光电探测器的电学测试
应用背景
对于光电探测器来说，能够产生光响应只是第一步。真正决定器件能否进入实际应用的，是它能否在较低光功率下稳定分辨有效信号，并兼顾响应速度和噪声水平。
从器件研发到性能验证，通常需要从几个不同角度进行测试：通过暗态和光照IV测试评价器件的暗电流、光电流和响应度；通过CV测试了解器件的电容特性；通过瞬态测试观察器件对光信号变化的响应速度；对于弱光探测应用，还需要进一步测量器件自身的低频噪声，并评价噪声等效功率等指标。
这些测试共同回答的是一个更实际的问题：器件能够多快、多稳定地检测多弱的光信号。
核心测试项目
- IV测试
暗电流和光照电流是评价光电探测器性能较直接的电学指标，也是器件研发、工艺对比和性能筛选中的基础测试项目。通过分别进行暗态IV和光照IV测试，可以获得器件在不同偏置条件下的暗电流和光照电流，并进一步得到光照引起的电流变化。对于高灵敏度和弱光探测器，暗电流往往处于很低的水平，因此测试系统的微弱电流测量能力会直接影响器件性能的准确评价。 - CV测试
对于PN、PIN、肖特基结、异质结等具有明显结结构的光电探测器，CV测试可以进一步获得IV测试之外的电容特性数据。通过暗态CV和光照CV测试，可以比较器件在不同偏置及光照状态下的电容变化，为结结构、耗尽特性以及器件设计分析提供参考。结电容同时也是影响部分光电探测器动态性能的重要参数，因此对于高速或低电容器件的研发具有较高的参考价值。针对需要关注光照前后电容变化过程的器件，还可开展C-t时域电容测试，连续记录器件电容随光照状态变化的响应。 - 低频噪声测试——NEP评价
对于高灵敏度光电探测器，较大的光照响应并不代表一定具有更好的弱光探测性能。随着待测光信号不断减弱，器件自身的噪声将逐渐成为限制探测能力的关键因素。
噪声等效功率（NEP）是衡量光电探测器弱光探测能力的重要性能指标。NEP越低，意味着器件能够在噪声背景下分辨更微弱的入射光信号，因此在弱光成像、生物传感及高灵敏度光电探测等应用中尤其受到关注。NEP的准确评价离不开器件的实际噪声数据。概伦电子低频噪声测试系统可直接测量光电器件的低频电流噪声，为NEP评价提供实测噪声数据。结合用户已有的响应度等光学表征结果，可进一步完成NEP分析，从而更加客观地比较不同器件、不同工艺和不同工作偏置下的弱光探测性能。
概伦电子解决方案
针对光电探测器的暗态/光照IV、CV及低频噪声测试需求，概伦电子可基于半导体参数分析仪、精密源测量单元和低频噪声测试系统，结合第三方光源及探针台，搭建光电探测器综合电学测试平台。通过LabExpress测试软件，可完成测试条件设置、仪器控制和数据采集，为光电探测器从基础电学性能到弱光探测能力评价提供测试数据。
方案主要包括以下部分：
- 一台上位控制机
安装LabExpress控制软件，用于测试项目配置、仪器控制及测试数据采集。 - 一套光电器件电学测试单元
根据测试项目可配置概伦电子FS-Pro或FS800半导体参数分析仪，用于完成暗态IV、光照IV以及CV等电学测试。对于以高精度IV和微弱电流测试为主的应用，也可选择P1800精密源测量单元，满足不同研发场景下的测试需求。 - 一套9813DXC先进低频噪声测试系统
用于光电探测器的低频噪声测试，获取器件实际噪声数据。结合光响应数据，可进一步用于NEP等弱光探测性能的评价。 - 第三方光源及探针台
光源根据光电探测器的响应波段及实际测试需求进行配置，用于提供暗态和光照测试条件；探针台用于器件连接和测试，具体型号可根据器件形式及实验需求选择。

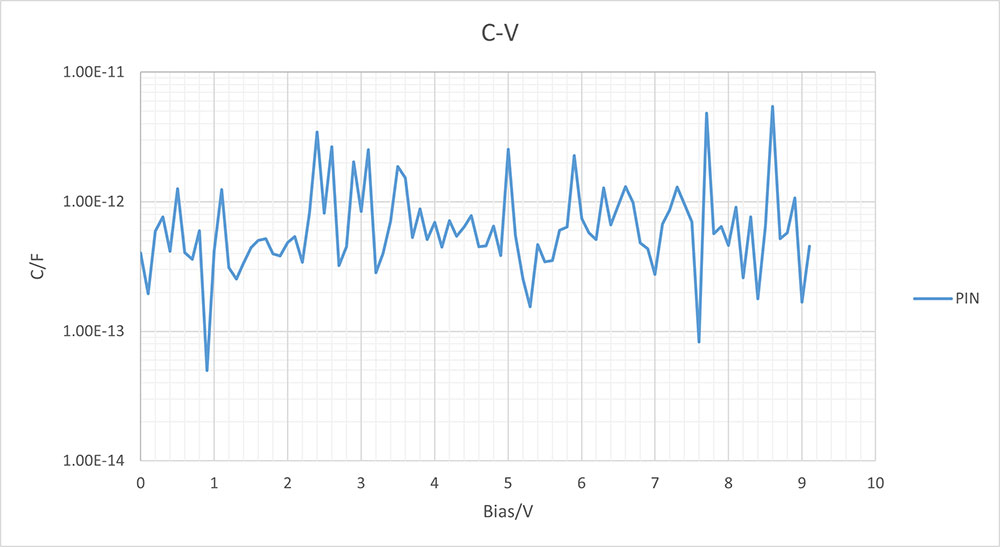

采用概伦电子半导体参数分析仪，实现成PIN结构光电探测器在暗态下的电容测试：
方案特点
- 覆盖光电探测器核心电学测试需求
- 兼顾微弱电流与低噪声测量
- 测试配置可按研发需求灵活选择
- LabExpress统一组织测试流程
