霍尔效应器件的噪声特性测试
应用背景
在一切有电流的地方,只要存在磁场,就有可能激发一种微妙但强大的物理现象—霍尔效应。这一效应提供了探索材料内部电荷运动规律的有效办法。
1879年,美国物理学家埃德温·霍尔发现,将一个通电的导体放置在垂直磁场中,就会在垂直于磁场和电流的方向上测到一个电势差,这种现象后来被命名为霍尔效应。霍尔的实验表明,运动中的带电粒子会受到磁场产生的洛伦兹力作用发生偏转,并在材料两侧形成电荷积累,最终产生可以测量的霍尔电压
。
霍尔电压可近似表示为:
其中
是纵向偏置电流,
为垂直磁场,
为载流子浓度,
为元电荷,
为导电层厚度。
通过分析霍尔电压的变化,能够解锁包括载流子类型、载流子浓度、迁移率、电阻率等关键输运参数。对于传统半导体材料而言,通常由多子主导导电行为,霍尔效应测到的信号能够较好地反映材料中主要载流子的输运特性。

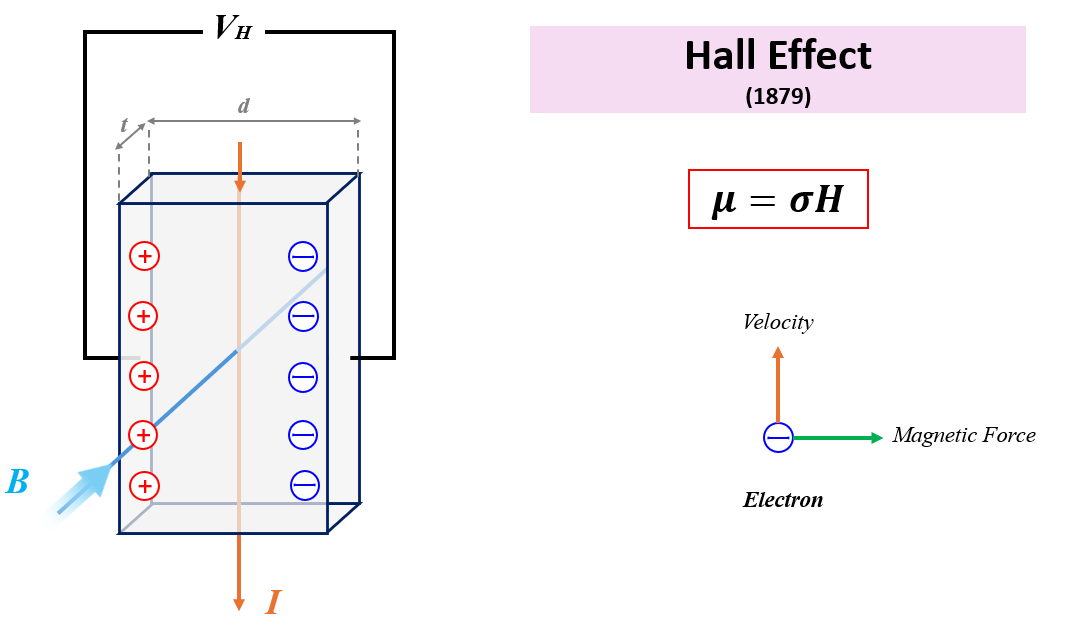

霍尔效应
也正因为如此,霍尔效应已被广泛应用于磁场感知、电流检测、位置检测以及速度测量等场景,并成为汽车电子、工业自动化、新能源及智能终端的重要传感技术。随着这些应用对灵敏度、精度和稳定性的要求提高,霍尔器件自身的微弱噪声也越来越受到关注。
核心测试项目
对于霍尔传感器而言,仅具有较高的霍尔灵敏度并不足以满足实际应用需求,其输出信号中的噪声水平同样决定了器件能够分辨的最小磁场。因此,霍尔器件的噪声测试通常与霍尔效应测试结合进行,共同评价器件的磁场探测性能。
- 理想情况下,霍尔电压满足

其中
为偏置电流,
为霍尔系数,
为外加磁场。 - 因此,霍尔器件的磁场灵敏度可表示为

实际测量中,输出信号除霍尔电压外,还包含热噪声、1/f 噪声、随机电报噪声(RTN)以及由接触不对称、载流子涨落和器件缺陷引起的背景噪声。这些噪声共同决定了器件的信噪比,并最终限制其能够检测的最弱磁场。 - 因此,实际输出信号可表示为:

其中
是测试噪声,这个噪声会限制霍尔器件最小可检测信号。 - 为了直接评价磁场探测能力,通常将测得的电压噪声谱密度
换算为等效磁场噪声谱密度
该参数表示器件在单位带宽内可分辨的最小磁场,是评价霍尔传感器性能的核心指标。等效磁场噪声越低,说明霍尔传感器能够分辨越微弱的磁场。 - 若测量带宽为
,最小可探测磁场可近似表示为:
在霍尔器件的实际应用中,噪声测试是优化工作条件的关键手段。具体来说, 当器件工作在电荷中性点附近时,霍尔系数
较大,相同磁场下能产生最强的霍尔电压信号,器件灵敏度最高;但此时载流子涨落和陷阱态影响增强,噪声也可能升高。当远离电荷中性点时,载流子数量增多使涨落减小,整体电压噪声水平显著降低;霍尔系数
也随载流子浓度增加而减小,导致霍尔灵敏度下降,信号强度减弱。
因此,最佳工作点既不是灵敏度最高的位置,也不是噪声最低的位置,而是使等效磁场噪声
最小的折中点,这需要在高灵敏度和低噪声之间取得平衡。通过系统测量不同栅压、载流子浓度和偏置电流条件下的噪声谱,可以绘制出等效磁场噪声随工作条件变化的曲线,从而精确确定最优工作参数。这种基于噪声测试的优化方法,能够确保霍尔器件在实际应用中达到最佳的信噪比性能。
概伦电子解决方案
概伦电子噪声测试系统981X系列是全球半导体行业低频噪声测试的“黄金标准”。9813DXC可以满足多种不同工艺下半导体器件和集成电路低频噪声测试的需求。该产品本底电流噪声分辨率可达10-27
,最大测试带宽可达10MHz,可匹配从3Ω到30MΩ的阻抗范围。
981X系列低频噪声测试系统与双端差分前置放大器(DTP)的协同工作,通过高共模抑制比有效隔离环境干扰,在放大微弱差分信号的同时完整保留器件本征噪声特性,可助力客户在霍尔效应器件开发早期就能精准定位问题、优化设计方案。


9813DXC先进低频噪声测试系统和DTP双端差分前置放大器

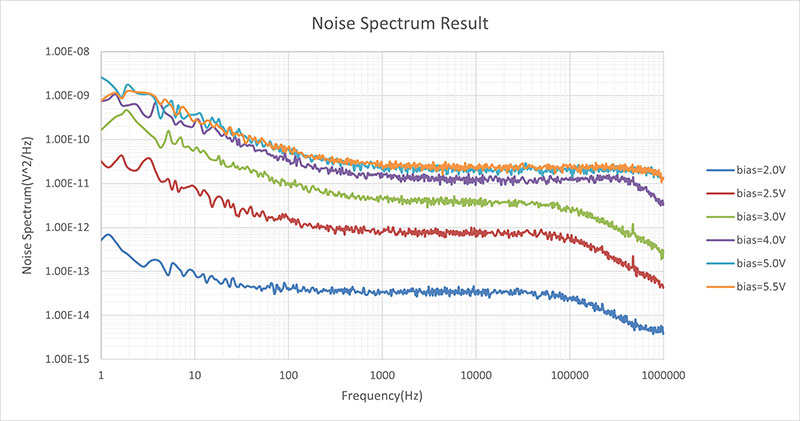

采用981X低频噪声测试系统,测试霍尔传感器低频噪声:

方案特点
- 面向微弱霍尔电压信号,支持低频噪声的高灵敏度测量
- 支持双端差分信号测量,匹配霍尔器件典型输出方式
- 关注低频段噪声特性,可用于分析 1/f 噪声及噪声频谱分布
- 9812E 与 9813DXC 提供不同的低频噪声测试能力,适配不同测试需求
