光电测试解决方案
背景概述
随着电信网络、数据中心、AI的蓬勃发展，光电通讯中光电子器件与光模块测试显得尤为重要。我们提供PXI数据采集,数据记录,以及数据处理的解决方案，协助您加速完成光电测试。
应用场景
- 各类激光器：VCSEL，FP，DFB，DBR等晶圆，芯片，Bar 条等
- 调制类激光器：DML 和 EML 等直调或者外部调制类激光器芯片和器件
- 硅光类芯片：MZM或者MRR结构的硅光芯片调制器
- 光电探测器：PD，PIN，APD，硅、锗、锗硅等探测器等
- 光模块
硬件配置
- NI源测量单元：提供多板卡同时采样及同步测量，拥有卓越的准确度和速度
- NI PXI机箱：提供不同的通道数量及机箱槽数的选择（2至18槽），更好的运用测量能力

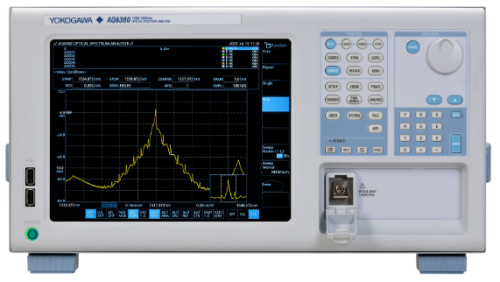

- 兼容多平台光学仪器如Santec、YOKOGAWA等
示范配置
- PXIe-1095：18槽机箱，高达 2 GB/s, 3 MXI-Express 控制器,58 W冷却功率
- PXIe-4139：单通道源测量单元 (SMU)，用于激光二极管和监控光电探测器,拥有 40W 输出功率,±60V,3A DC, 10A Pulse, 100 fA 精度
- PXIe-4144：4通道源测量单元 (SMU)，用于硅光, EAM 和外部光电探测器， 拥有 ±6 V, ±500 mA, 150 pA 精度
- PXIe-4163：24通道源测量单元 (SMU)，用于硅光, EAM 和外部光电探测器， 拥有 ±24 V, ±50 mA, 10 pA 精度高密度源表
软件配置

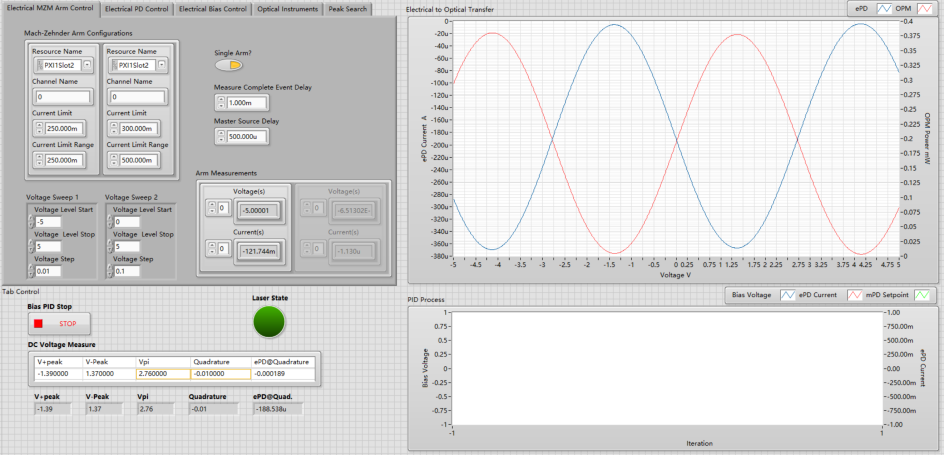

- NI 光电器件测试软件包：提供用LabVIEW和C#编写的工具、API和范例来测试光电元器件，例如校准外部光电探测器(ePD)、采集光-电流-电压(LIV)曲线以及计算激光二极管(LD)的特性。
- 灵活配置软面版：支持工程师在InstrumentStudio中轻松控制和配置仪器、运行测量以及开发和调试测试序列。
- 自动化测试序列：TestStand现成测试管理软件可用于验证和生产测试，从而无需在内部进行耗时的序列生成器开发和维护，在同一序列中可集成LabVIEW, C/C++,Python和.Net多种语言。
- APIs:简易的视觉呈现便于理解和测试，实现测试自动化 (LabVIEW, C, C#)
方案优势
- PXI平台：PXI 平台可以大大简化仪器同步，并且利用可直接复用的API自动完成测试，减少测试时间。
- 高精度源表：NI 高精度源表拥有稳定的的输出以及测量能力，确保测试的稳定性和一致性，对比台表有着更高的采样率，更小的单次脉冲宽度。
- 可扩展性和高通道密度：设备仅需更小的占地面积，更高的通道密度便于搭建并行测试系统。同样44通道，NI的源表体积对比堆叠台表，体积仅为其的1/6,并留有16槽拓展空间。
- 自动化：可基于TestStand集成源表、Optical Power Meter、Laser等不同平台仪器，完成自动化测试序列，加速光电器件测试验证。
