泰克电源完整性(Power Integrity)测试方案

发布时间:2019-09-19 品牌:泰克(Tektronix) 浏览量:10142

方案简介:在半导体产业技术飞速发展的今天,开关电源也成为了市场上的主流电源。由于现代产业的要求,对于其输入、开关、环路、输出,以及其中的无源器件测试等,都需要进行测试测量。泰克的PWR选件,将上述所有测试都囊括其中,工程师只需要连接好被测,即可一键测量。优秀的UI设计,以及报告一件生成功能,使得工程师在整个电源设计流程中更加省心省力。






泰克电源测试软件助力电源测试

开关电源基本结构

输入端分析:谐波分析,浪涌电流,输入电容

泰克电源测试软件助力电源测试

接续盒连线,方便安全

泰克电源测试软件助力电源测试

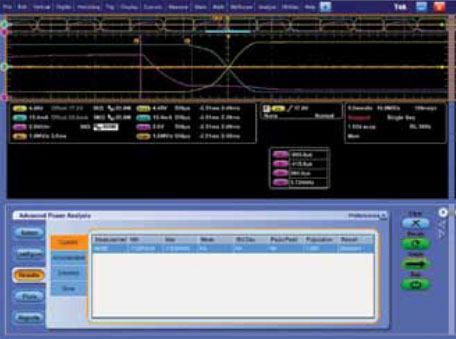

波形自动捕获,自动稳定

泰克电源测试软件助力电源测试

报告一件生成,波形,测量项统计结果一览无余

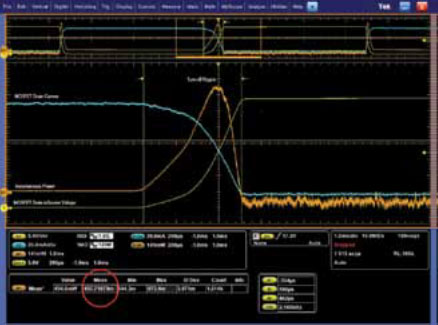

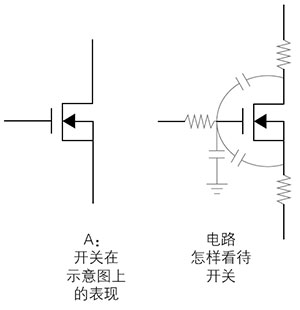

开关分析:(可参考:IGBT与三代半导体双脉冲测试方案

泰克电源测试软件助力电源测试

泰克电源测试软件助力电源测试 泰克电源测试软件助力电源测试

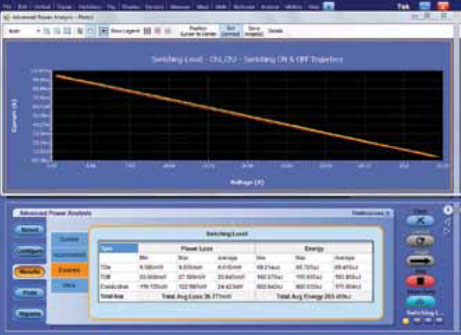

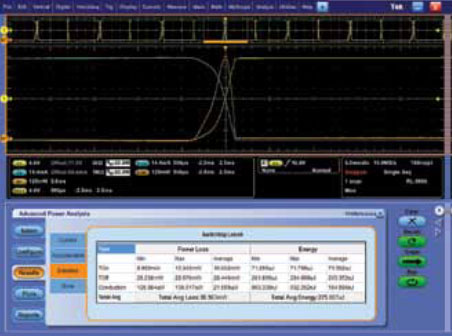

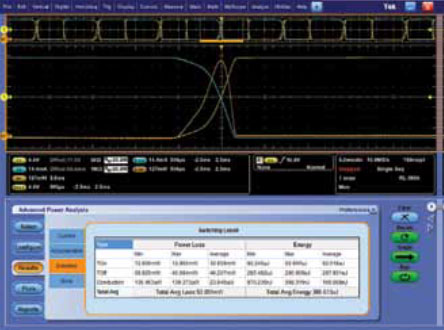

自动统计计算开关损耗



无源器件分析:

泰克电源测试软件助力电源测试



环路响应测试:

4-5-6系列示波器支持AFG选件

搭配J2100A/2101A注入器以及TPP0502 或TPP2220 进行FRA测试

泰克电源测试软件助力电源测试

测试架构图



泰克电源测试软件助力电源测试



方便的示波器设置菜单,轻松设置10倍频测试点数,起始频率以及终止频率



输出分析:



泰克电源测试软件助力电源测试

效率分析,自动计算

泰克电源测试软件助力电源测试

8通道,支持多路测试



TekScope-PC软件,离线分析,TekDrive云端共享:



泰克电源测试软件助力电源测试

TekScope-PC软件支持波形离线分析,和对应PWR选件同示波器端完全一致。波形复现,随时随地。
