光隔离探头在新能源汽车电机控制器的双脉冲测试应用实例
电机控制器是新能源汽车电控系统的关键组成部分之一，它负责将电池的直流电转换成交流电以驱动电机运转。在这个过程中，核心功率器件一般是 SiC 或者 GaN 材料的MOSFET 或 IGBT，承担着电能转换和功率控制的任务。为了保证电机控制器的性能和可靠性，需要对这些功率器件进行严格的测试，其中就包括双脉冲测试。
案例简介
双脉冲测试可以帮助工程师评估电机控制器中功率器件的开关速度、开关损耗、电压和电流波形等关键参数，进而优化电机控制器的设计。但在双脉冲测试中，上管Vgs的测量是一个技术难点，它要求我们的测量系统不仅需要具有高带宽特性，还需要更高的共模抑制能力。
测试实例
被测设备： 某新能源车电机控制器核心板
测试点位： 电机控制器桥式电路中的MOSFET上管Vgs，上管Vds
客户痛点：之前使用传统差分探头测量上管Vgs时，信号有严重震荡，无法分析定位电路问题

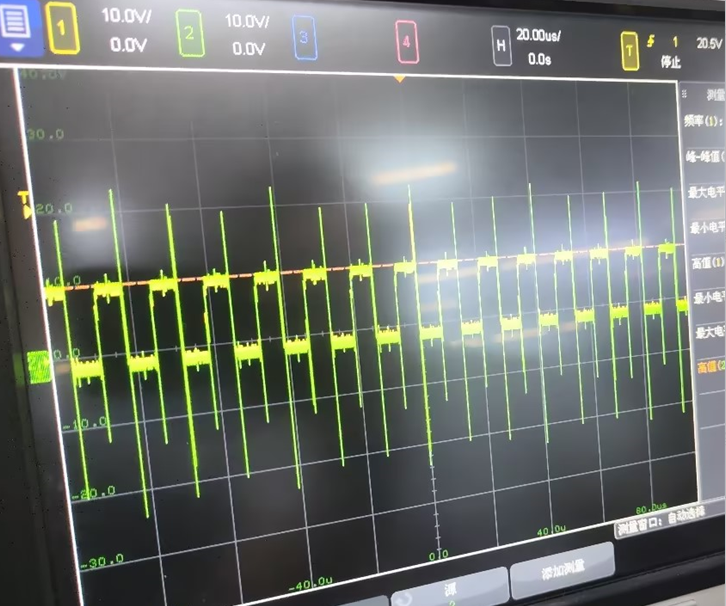

原测试信号震荡失真
测试现场
下面现场测试图中，展示的是麦科信高分辨率示波器MHO3系列MHO3-5004、光隔离探头MOIP系列MOIP1000P、高压差分探头DP1502以及被测模块。
现场测试图
在双脉冲测试中，光隔离探头测量的是上管Vgs。这个模块是电机控制器的核心部分，其开关速度非常快，通常在纳秒级别。在测试过程中，由于高速开关产生的电磁干扰（EMI）会对测量结果造成影响。光隔离探头的高共模抑制比能够洞察信号的全部真实，即使在高干扰环境下也能提供清晰的信号波形。
下管的干扰相对较不严重，因此差分探头可以满足测试需求。目前主流的双脉冲测试使用的是200MHz带宽、1500V隔离的差分探头。由于测试器件的管脚比较细，传统的电流测量方法可能无法对较细的芯片管脚进行直接测量，因此推荐使用罗氏线圈来测试下管Id。罗氏线圈是一种非接触式电流测量装置，可以在不接触导线的情况下测量电流，这对于保护管脚和快速方便地获得准确的电流测量结果至关重要。
我们来看看实测波形，如下图：光隔离探头测量的是上管Vgs，差分探头测量的是下管Vds和下管Vgs，同时推荐下管Id可以使用麦科信的罗氏线圈RCP1200XS进行测量。

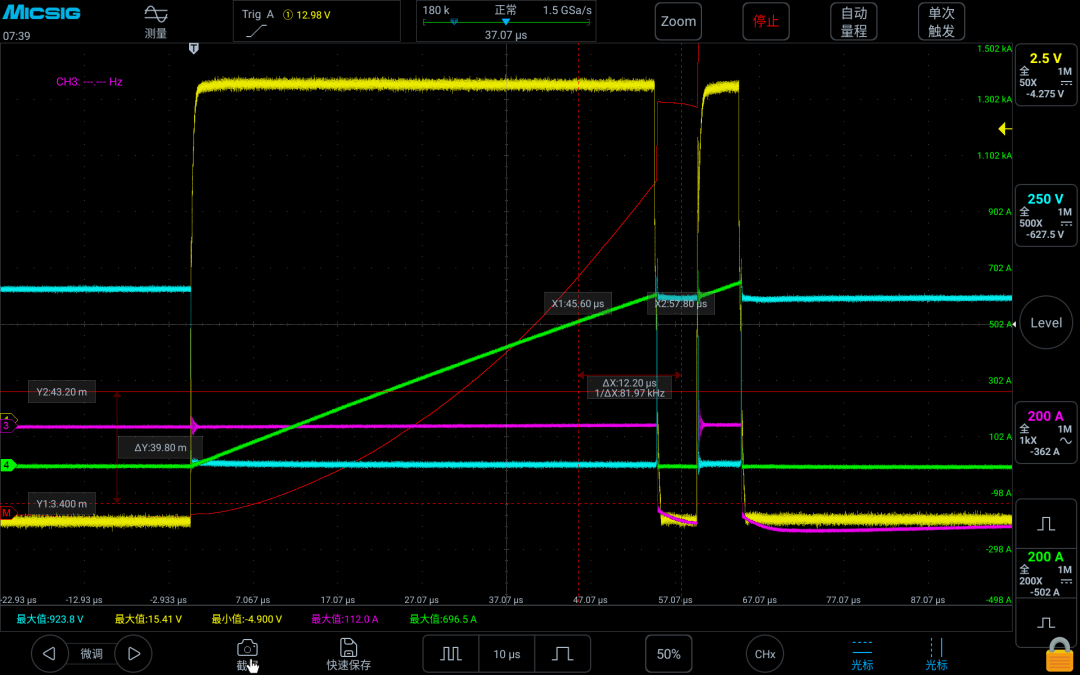

实测波形图
客户反馈
下面现场测试图中，展示的是麦科信高分辨率示波器MHO3系列MHO3-5004、光隔离探头MOIP系列MOIP1000P、高压差分探头DP1502以及被测模块。
总结
麦科信（Micsig）的光隔离探头MOIP1000P，共模抑制比高达180dB，在1GHz频段下仍能保持100dB以上的性能。这一卓越的性能使得该探头能够在以碳化硅（SiC）和氮化镓（GaN）为核心器件的电路设计中，更加精准和可靠的电路测试与验证。可以让工程师能够捕获到真实的上管Vgs电压波形，从而准确分析电路设计是否满足需求，确保产品的高性能和可靠性。
