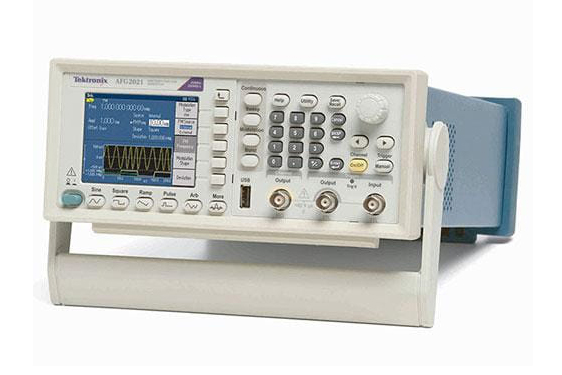

Tektronix AFG2021 任意波形/函数发生器

AFG2021任意波形/函数发生器主要特点和优点
20 MHz 正弦波、10 MHz 方波和脉冲波形，满足较常见的应用
250 MS/s 采样率和14 位垂直分辨率，可以创建高保真信号
创新的用户界面，直接进入常用功能和参数，缩短设置时间和评估时间
4 × 128 kS 内存及USB 存储扩展功能，提供充足的容量，定义复杂波形
标配USB远程控制端口和USB闪存端口，选配GPIB和LAN接口
内置调制模式、噪声发生器模式、突发模式和扫描模式，提高通用性
内置波形，迅速访问常用信号
3.5 英寸大型彩屏，同时显示图形和数字波形信息
以8 种语言提供菜单和联机帮助
2U 高度，半机架宽度，适合台式应用和机架安装应用
ArbExpress 免费软件，波形编辑和下载异常简便
SignalExpress 免费软件，把多台泰克台式仪器组合成低成本自动测试解决方案

AFG2021任意波形/函数发生器应用
电子测试和设计
传感器仿真
教育和培训
功能测试
系统集成

AFG2021任意波形/函数发生器经济的价格，杰出的性能
大多数电子器件、电路和系统都是为处理某种形式的信号设计的。这些信号可以很简单，如音频频率信号或时钟信号，也可以比较复杂，如串行数据流或碰撞过程中的安全气囊传感器输出。由于20 MHz 带宽、14 位分辨率和250 MS/s 采样率，AFG2021 任意函数发生器可以以入门级价格创建简单信号和复杂信号。通过12种标准波形、调制功能和内置噪声发生器，您可以迅速创建所需信号，全面测试自己的设计。

AFG2021任意波形/函数发生器直观的用户界面

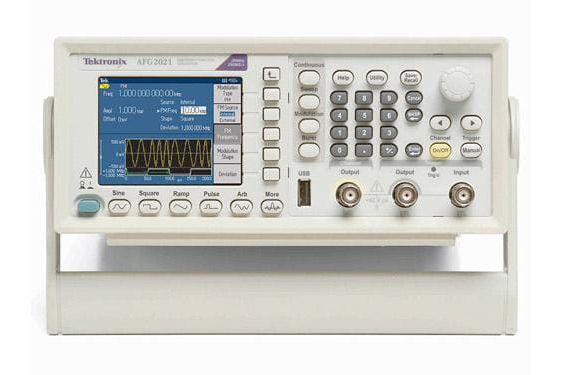

AFG3000系列任意波形/函数发生器上一眼就能看到的易用性新型功能是AF2021的构架，因为它可以迅速进入设置和运行功能。AFG3000资深用户会发现新的AFG2021设置起来特别容易。3.5 英寸彩色TFT 屏幕以图形格式和文本格式显示相关参数，因此您可以对设置全面树立信心，把重点放在手边的任务上。前面板上的快捷键按钮和旋转旋钮可以迅速进入最常用的功能和设置。


1 μHz - 20 MHz 频率范围，支持多种放大器和滤波器测试应用。

AFG2021任意波形/函数发生器完美的频率捷变性
传统函数发生器使用模拟振荡器和信号调节创建输出信号。与此不同，泰克AFG2021则依托直接信号合成(DDS)技术。DDS技术采用单个时钟频率生成仪器量程内的任何频率，合成波形。DDS 结构提供了杰出的频率捷变性，可以对快速频率和相位变化编程，特别适合测试无线电和卫星系统组件、放大器和滤波器。


ArbExpress 软件帮助您简便复现实际环境信号。

AFG2021任意波形/函数发生器ArbExpress®以较少的工作量复现实际环境波形
通过ArbExpress 软件，您可以迅速创建波形，然后把波形传送到AFG2021 上，满足定制激励要求。ArbExpress 支持通过USB、GPIB 或LAN 直接连接泰克示波器和AFG。通过这一软件，您可以把示波器捕获的实际环境信号导入PC，然后编辑信号，把信号下载到AFG，复现捕获的波形。这尤其适合汽车、 医疗、工业等重建传感器输出对分析设计完整性异常关键的应用。

AFG2021任意波形/函数发生器SignalExpress 提高工作效率
每台AFG2021标配免费的泰克版National Instrument LabVIEW SignalExpress 软件，支持基本仪器控制、数据记录和分析。SignalExpress 支持多种泰克台式仪器，可以连接整个测试平台。然后，您可以从一个直观的软件界面中访问每台仪器，自动进行要求多台仪器的复杂测量，在更长的时间内记录数据，对来自多台仪器的数据实现时间相关，简便地捕获和分析测量结果，而且这一切都从PC 上完成。只有泰克提供了由多台智能仪器组成的连通测试平台，简化和加快复杂设计的 调试过程。

AFG2021任意波形/函数发生器连接能力

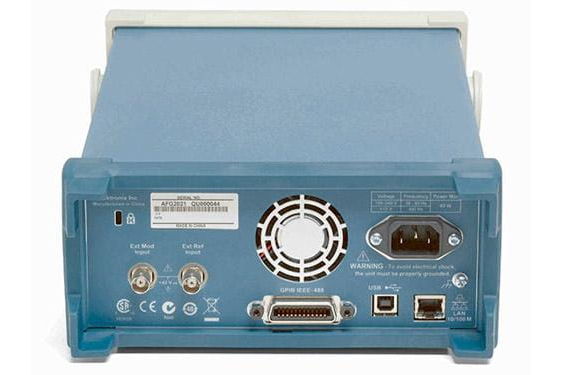

通过使用前面板上的USB主控端口，您可以把定制波形或仪器设置保存到U 盘中。您只需把U 盘插回USB 主控端口，就可以简便地重新装载数据。USB设备端口和选配的GPIB/LAN端口提供了多种连接方式，可以把AFG2021连接到PC上，下载波形，进行远程控制。

AFG2021任意波形/函数发生器紧凑的外形
2U高度和半机架宽度外形，使得AFG2021能够堆叠在其它台式仪器上面，如数字万用表、电源和频率计数器，节约宝贵的工作台空间。通过选配RMU2U机架安装套件、GPIB接口及全面支持SCPI，AFG2021 为自动测试系统提供了完美的解决方案。
