中图仪器 Mizar Gold系列 三坐标测量机

一、产品简介

Mizar Gold系列是中图仪器设计和生产的高性能三坐标测量机，支持触发、扫描和非接触式探测系统，能够精确测量各类零部件的尺寸、形状及相互位置关系，也可以对软材质或复杂零件进行光学扫描测量。

结合中图自主研发的Power DMIS软件、Alpha系列控制器、ACH100S/T全自动旋转测座和CP500S扫描测头，可广泛应用于机械制造、汽车工业、电子工业以及计量检测等关键领域，是现代工业检测和质量控制不可或缺的检测利器。

系统主要功能：

此外，Mizar Gold还支持选配中图自主研发的测头更换架、影像相机、精密转台等配件。这些配置进一步丰富了Mizar的检测功能，使其能够应对更多、更复杂的检测场景，满足不同行业对高精度测量的多样化需求。

二、主要特点

1. X和Z均采用高强度陶瓷材料，刚性和稳定性相对于花岗岩和铝合金都有很大提升。
2. 环抱式气浮布局，使机器在高效稳定运行的同时保持高精度。
3. 关键部件一体铸造成型，重量轻，强度高，提升机器精度及运动平稳性。
4. Z轴采用柔性平衡系统，更好的降低摩擦阻力，提高Z轴运动精度。
5. 采用高精度、高分辨光栅尺，确保机器高精度和长时间稳定。
6. 高刚性传动方式，保证机器传动的平稳性和刚性。
7. 开放式的工作台面，具备良好的承载能力，以及开阔的测量视野。
8. 气压检测安全装置，时刻监测Z轴不因断气而下坠，确保测座测头使用安全。
9. 整机设计采用有限元仿真分析，确保机器结构刚性。
10. 机身结构经过严苛的振动分析，以满足高抗振性能。

中图仪器全自主研发核心部件：

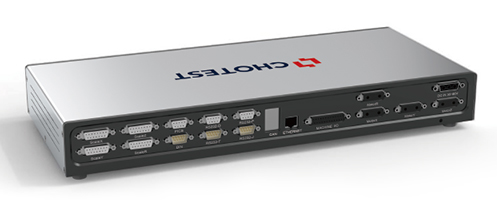

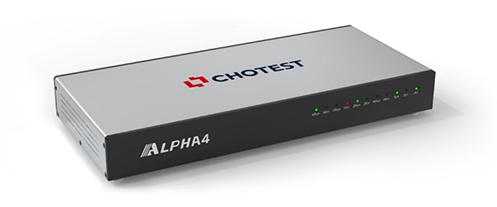

Ⅰ. Alpha系列控制器：

• 全闭环直流伺服电机驱动控制技术，具有优异的伺服跟随控制能力；
• 固态电子开关设计，无大功率继电器，具有更小的体积和冲击电流，更高的可靠性；
• 同步PWM控制技术和共模抑制设计，环路响应快，驱动效率高，发热低；
• 微秒级速度前瞻轨迹规划算法，实现高效平滑运动和极高的空间运动重复性；
• 控制器符合I++标准，能兼容市面上的主流测量软件。

Ⅱ. 测座：

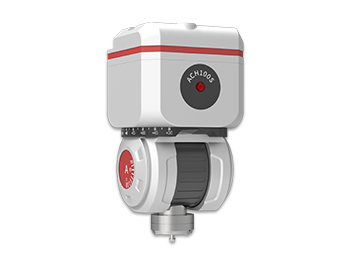

a)  ACH100S自动旋转测座

ACH100S测座，是中图仪器自主研发的自动旋转测座，和CP500S扫描测头通过TKJ连接，实现扫描功能。也可以通过转接头与CP100T测头连接，实现机械触发功能。

ACH100S可实现测头在A轴和B轴以7.5度为增量移动，该测座具有720个可重复定位空间位置。测座重复精度完全超越同类型的进口测座。

• 测座能实现A角度0-105°，B角度-180°-﹢180°的运动；
• 测座采用精密的6点定位，实现测座的高定位精度；
• 关键零部件采用复合材料、高强度材料；
• 测座通过动态防撞、静态防撞设计，确保测座的使用安全。

b)  ACH100S-5自动旋转测座

ACH100S-5测座，是中图仪器自主研发的自动旋转测座，和CP500S扫描测头通过TKJ连接，实现扫描功能。也可以通过转接头与CP100T测头连接，实现机械触发功能。

ACH100S-5可实现测头在A轴和B轴以5度为增量移动，该测座具有1728个可重复定位空间位置。测座重复精度完全超越同类型的进口测座。

• 测座能实现A角度0-105°，B角度-180°-﹢180°的运动；
• 测座采用精密的6点定位，实现测座的高定位精度；
• 关键零部件采用复合材料、高强度材料；
• 测座通过动态防撞、静态防撞设计，确保测座的使用安全。

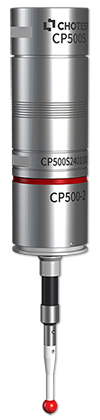

Ⅲ. CP500S扫描测头：

CP500S是中图仪器自主研发的扫描测头，创新性的将扫描测头和触发测头合二为一，可通过扫描进行形状评价，也可通过触发测量完成尺寸和位置测量。

具有测量精度高、扫描速度快、灵活性强、操作简单等优点。其采用高灵敏度位置传感系统，直接高速、同步测量测针的三维偏移量，配合空间坐标融合技术，可实现高精度的空间扫描测量。速度方面，每秒能稳固采集1000个表面点，可快速采集物体表面的形状和轮廓数据。

除了能测量常规的形状特征，还可以测量自由曲面，螺旋曲面等特征，还具有自定心功能。

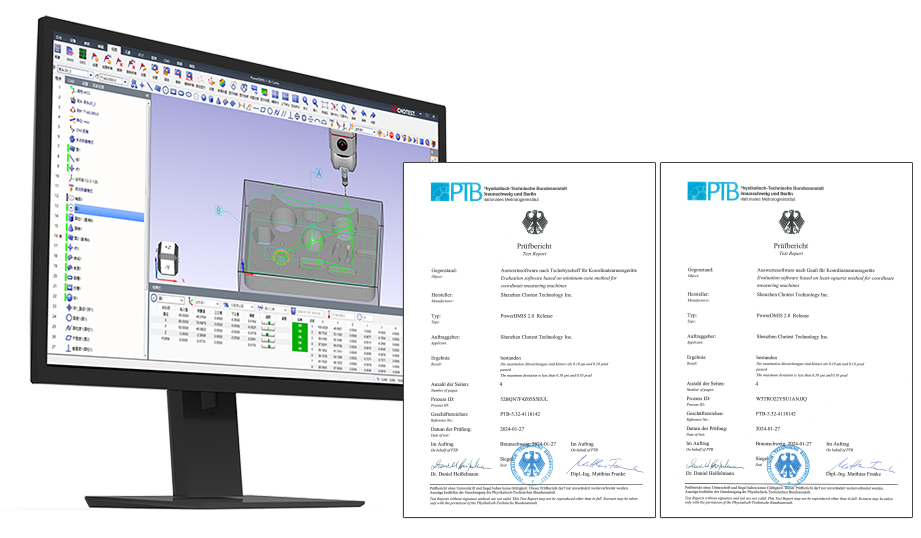

Ⅴ. Power DMIS测量软件：

PowerDMIS是中图仪器自主研发的三坐标测量分析软件，拥有自主可控的核心技术。该软件支持DMIS与I++标准协议，并通过了德国PTB最小二乘法和最小区域法的双认证。

• 界面简洁友好，互动性强，各功能模块易识别和理解，用户可以快速上手；
• 机型库、测头系统、I++插件、DMIS转化功能，极大提高软件的兼容性和适配性，并得以丰富各种应用场景；
• 概要程序模式消除掉冗长的DMIS代码显示，大大降低对用户编程技能的要求，参数化视图交互功能实现所设即所测；
• 创建元素提供多种测量和构造方法，用户可以按需设置，既增加测量应用场景，又通过丰富的视图工具快捷设置视图显示；
• 提供路径显示和碰撞检测，利于直观形象的查看设备运动路径，保证安全高效测量；
• 数据中心提供丰富多样的数据管理功能，可实现数据的本地化管理，也可按客户需求导入数据库，适用于各类企业和行业。

三、型号规格

四、行业应用

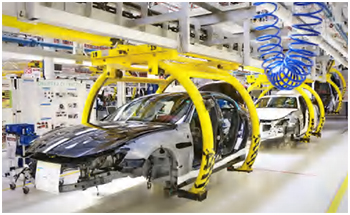

机械制造	汽车工业
新能源领域	3C电子

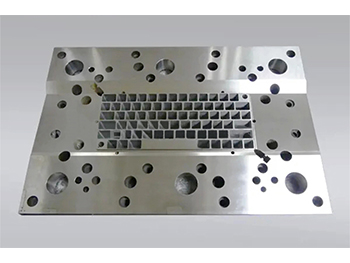

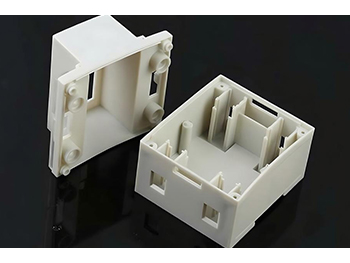

模具检测	注塑成型
五金零件	医疗器械

恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
