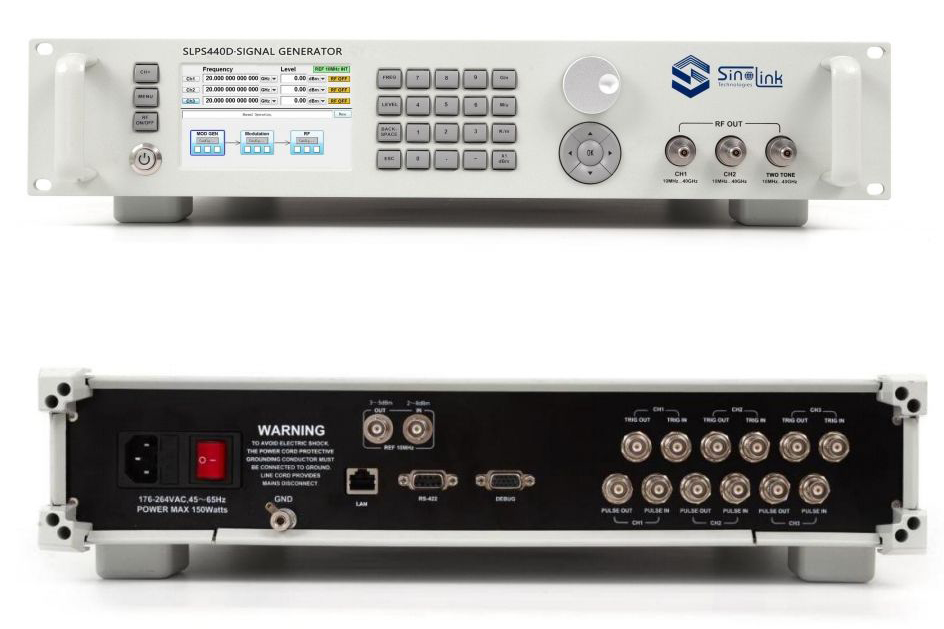

中星联华 SLPS系列相位可调微波模拟信号源

浏览量：29

型　　号：SLPS系列

名　　称：相位可调微波模拟信号源

品　　牌：中星联华(Sinolink)

分　　类：射频测试设备 > 射频信号源 > 模拟信号源

产品属性：主机

简　　述：

SLPS 系列相位可调微波模拟信号源是一款多通道输出相位可调的微波信号源，该产品频率覆盖从10MHz至 12、24、40、45 和67GHz，频率步进 0.01H并具备窄脉冲调制功能，可实现多通道相参信号输出，每通道频率、功率独立可调，亦可联动调节支持相位可调，支持双音信号输出。SLPS 系列相位可调微波模拟信号源在要求卓越相噪、大动态输出功率范围、多通道同步测试和便携性的应用领域有着出色的表现,同时所有的控制命令都可以通过本地面板设置或经过网络远端控制，是一款性价比极高的微波模拟信号源。

申请服务

我要购买我要融资保修/维修/计量校准等服务

应用：

研发用低相噪信号源
本振替代
元器件测试
接收灵敏度测试

SLPS 相位可调微波模拟信号源特点：

平衡产品性能和购入预算最大输出功率:>+20dBm (典型值，@10GHz)
相位可调节范围: 360°
相位可调节步进: 0.1°
相位噪声<-107dBc/Hz (10GHz,1kHz 偏移）
多通道相参输出
具备窄脉冲调制功能,最小脉宽 50ns
高度集成,体积小巧

SLPS 相位可调微波模拟信号源技术指标

频率技术指标

频率范围

	型号	频率范围
双通道	SLPS12D	10MHz≤f≤12GHz
	SLPS24D	10MHz≤f≤24GHz
	SLPS40D	10MHz≤f≤40GHz
	SLPS45D	10MHz≤f≤45GHz
	SLPS67D	10MHz≤f≤67GHz
通道数	2通道
输出频率步进	0.01Hz
通道间隔离度	≥80dB

频率基准

内部时基参考振荡器老化率⁽¹⁾	30天以后<±1ppm/年(标称值)
最初校准精度	±0.01ppm(标称值)
温度效应	＜±0.05ppm,-20至+70ºC(标称值）

⁽¹⁾ 老化率由设计决定，并与OCXO有直接关系。

内部参考输出

频率	10MHz
功率	≥5dBm
内部参考频率稳定度	±5e-8 0℃～+50℃
频率精度	≤0.1ppm

外部参考输入

输入频率	10MHz
锁定范围	±1ppm
功率	5～10dBm
阻抗	50Ω
波形	正弦波或方波
内外参考可以切换

扫描特性

工作模式	步进扫描(相同间隔的频率步进) 、列表扫描、功率扫描
扫描范围	在仪器的频率范围内
驻留时间	20ms至10s
时间分辨率	100us
频率切换速度	≤20ms

功率技术指标

输出参数

最大输出功率（dBm）	频率	型号
	频率	SLPS12D	SLPS24D	SLPS40D	SLPS45D	SLPS67D
	10MHzf≤20GHz	≥+18	≥+18	≥+18	≥+18	≥+15
	20GHz＜f≤24GHz	-	≥+18	≥+17	≥+17	≥+13
	24GHz＜f≤36GHz	-	-	≥+15	≥+15	≥+13
	36GHz＜f≤40GHz	-	-	≥+13	≥+13	≥+12
	40GHz＜f≤55GHz	-	-	-	≥+13	≥+10
	55GHz＜f≤67GHz	-	-	-	-	≥+5
最小输出功率（dBm）		-120	-120	-110	-90	-90
功率调节步进		0.01dB
相位调节范围		±180°
相位调节步进		0.1°
幅度切换速度		≤20ms
最大反向功率		0.5W，0 VDC

⁽²⁾如无其他说明，本册9kHz 指标均在在选件SLPS-LF下取得

SLPS24D最大输出功率图

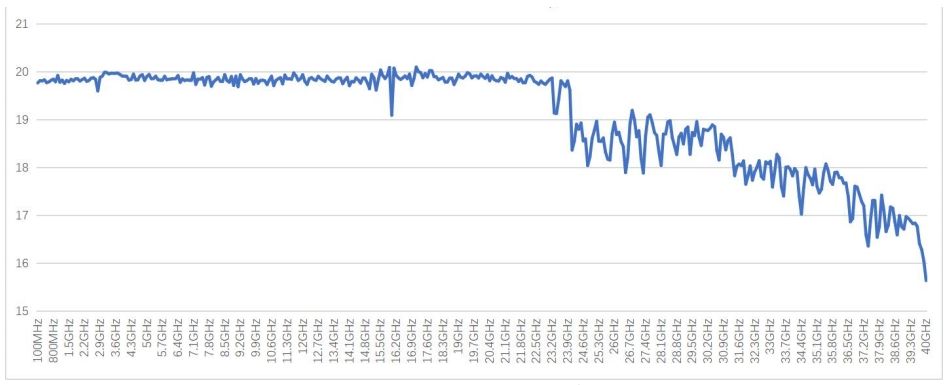

SLPS40D最大输出功率图

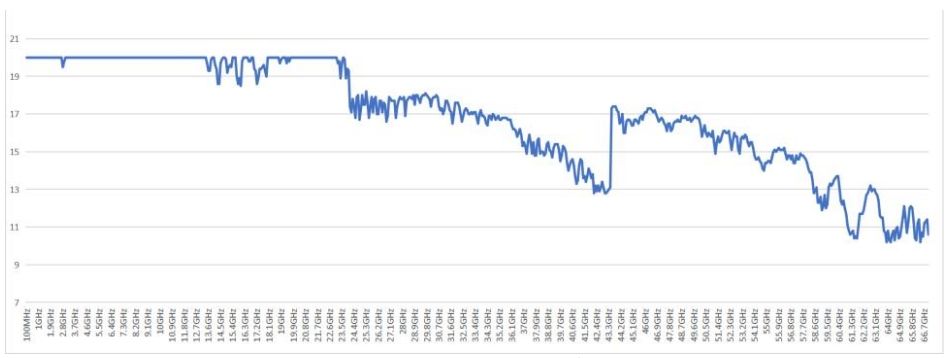

SLPS67D最大输出功率图

功率精度

频率	＞-20dBm	-70dBm<P≤-20dBm	<-70dBm
10MHz＜f≤20GHz	≤±0.5dB	≤±0.9dB	≤±2.5dB
20GHz＜f≤40GHz	≤±1.0dB	≤±1.3dB	≤±3.0dB
40GHz＜f≤67GHz	≤±1.5dB	≤±2.0dB	≤±3.0dB

10dB衰减曲线

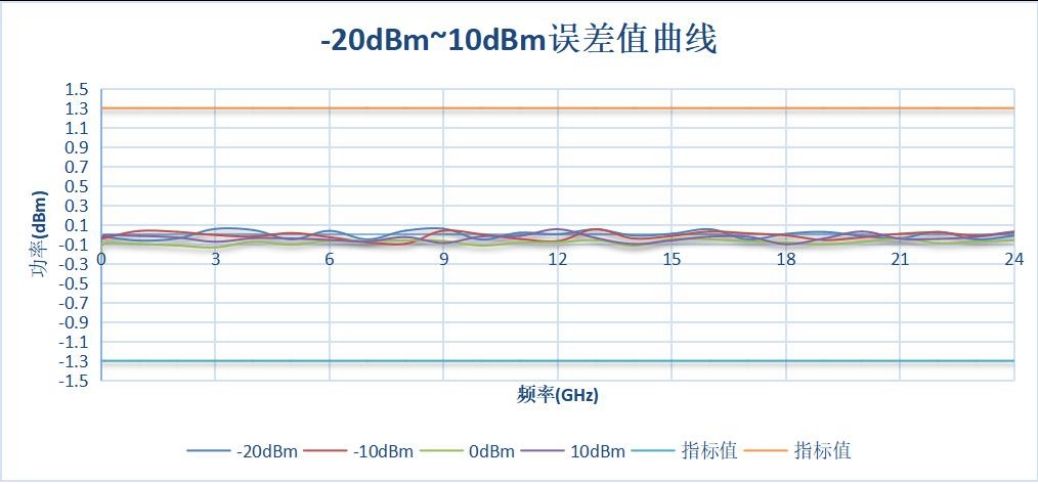

-20dBm~10dBm误差值曲线

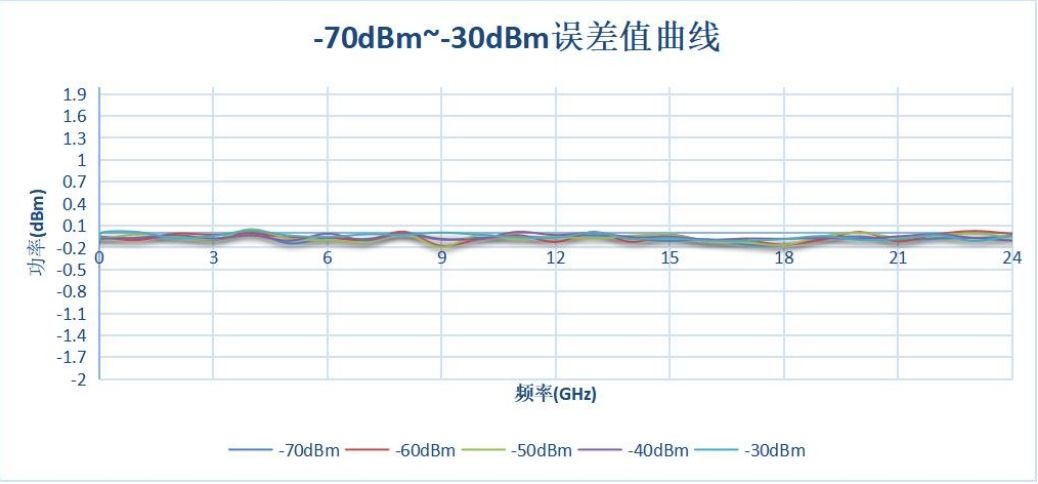

-70dBm~-30dBm误差值曲线

-120dBm~-80dBm误差值曲线

SWR

频率	衰减器状态:10dB
≤2GHz	＜1.40:1
2GHz＜f≤24GHz	＜1.50:1
24GHz＜f≤40GHz	＜1.60:1
40GHz＜f≤67GHz	＜1.80:1

频谱纯度技术指标

标准配置绝对SSB相位噪声⁽³⁾(dBc/Hz)

频率	偏移
频率	100Hz	1kHz	10kHz	100kHz	1MHz	10MHz
1GHz	≤-108	≤-126	≤-135	≤-137	≤-139	≤-146
10GHz	≤-88	≤-107	≤-115	≤-117	≤-119	≤-140
20GHz	≤-82	≤-101	≤-109	≤-111	≤-113	≤-134
40GHz	≤-76	≤-95	≤-103	≤-105	≤-107	≤-128
67GHz	≤-71	≤-90	≤-98	≤-100	≤-102	≤-123

⁽³⁾ 在室温下,输出功率0dBm时测得

-1GHz实测相噪曲线

5GHz实测相噪曲线

谐波⁽⁴⁾

频率范围	输出功率+10dBm时
10MHz＜f≤200MHz	<-40dBc
200MHz＜f≤2GHz	<-50dBc
2GHz＜f≤20GHz	<-55dBc
20GHz＜f≤40GHz	<-55dBc

⁽⁴⁾ 在给定频率范围内

杂波

频率范围	输出功率+10dBm时
10MHz＜f≤12GHz	<-70dBc
12GHz＜f≤24GHz	<-65dBc
24GHz＜f≤40GHz	<-60dBc
40GHz＜f≤67GHz	<-55dBc

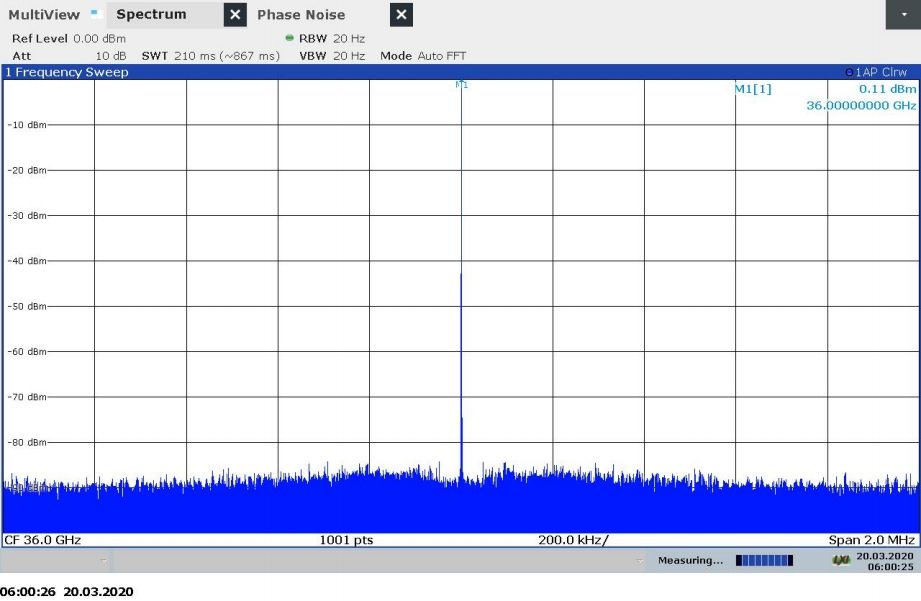

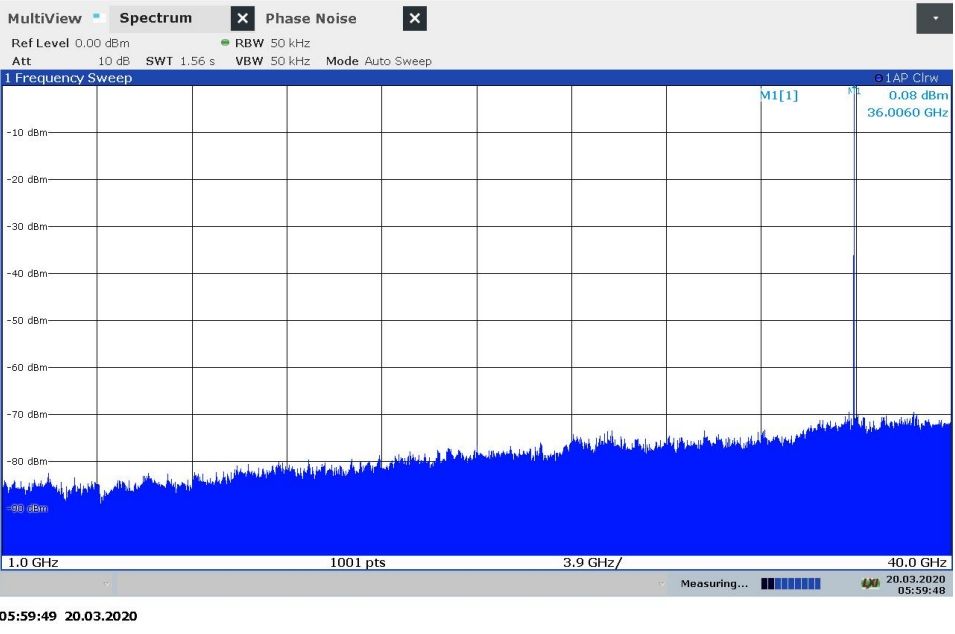

SLPS系列相位可调微波模拟信号源

频谱纯度

脉冲调制指标

一般特性

通断比	＞80dB
最小脉宽	50ns
最小周期	100ns

外部脉冲输入

输入阻抗	直流耦合,高阻
电平逻辑	3.3V-CMOS

内部脉冲发生器

方波速率	0.1Hz至10MHz
脉冲周期	100ns至10s
脉冲宽度	50ns至10s
分辨率	5ns
可调触发延时	5ns至10s
电平逻辑	3.3V-CMOS

一般特性

供电	AC,176～264VAC，45Hz～65Hz
工作温度范围	0至50ºC
相对湿度	20%～80% (+30℃)
重量 (均不包含保护垫)	≤20kg
尺寸 (均不包含保护垫)	2U：90mm 高 * 483mm宽 * 559mm深
推荐校准周期	12个月
符合ISO标准	该仪器由通过ISO-9001认证的工厂制造完成,符合中星联华科技(北京)有限公司的内部质量标准
保修期	3年

仪表端口

程控端口

网口 LDN	RJ45接头（TCP/IP over Ethernet ），LDN连接器提供远程控制功能每通道源可以通过不同的网口独立控制 ,通讯+频率切换时间在20ms以下
串口 RS422	DB9接头,串口通信接口,提供远程控制功能

输入和输出

调试接口 DEBUG	DB15接头,通过专用连接器可提供功率校准和固件更新功能
外部触发输入 TRIG IN	BNC-K接头,扫频或调制的触发输入接口,3.3V-COMS逻辑电平,输入高阻
内部触发输出 TRIG OUT	BNC-K接头,同步脉冲触发输出
外部10MHz参考输入REF 10MHz IN	BNC-K接头,接收10MHz参考信号,用于频率锁定所需的内部时基,额定输入功率为+2至+8dBm,阻抗为50Ω,正弦波或方波
内部10MHz参考输出 REF 10MHz OUT	BNC-K接头,输出10MHz参考信号。输出功率为+10±1dBm,输出阻抗为50Ω
射频输出 RF OUT	3.5mm(SLPS12D/SLPS24D)，输出阻抗50Ω
	2.92mm(SLPS40D)，输出阻抗50Ω
	2.4mm（SLPS45D），输出阻抗50Ω
	1.85mm（SLPS67D)，输出阻抗50Ω
外部脉冲输入 PULSE IN	BNC-K接头,外部调制脉冲的输入口,3.3V-COMS逻辑电平,输入高阻
内部脉冲输出 PULSE OUT	BNC-K接头,输出内部产生的脉冲号,3.3V-COMS逻辑电平,输出阻抗为低阻

SLPS系列相位可调微波模拟信号源订货信息

主机

SLPS12D 10MHz-12GHz双通道微波模拟信号源
SLPS24D 10MHz-24GHz双通道微波模拟信号源
SLPS40D 10MHz-40GHz双通道微波模拟信号源
SLPS45D 10MHz-45GHz双通道微波模拟信号源
SLPS67D 10MHz-67GHz双通道微波模拟信号源

选件

SLPS-CL 1.6GHz时钟输入输出
