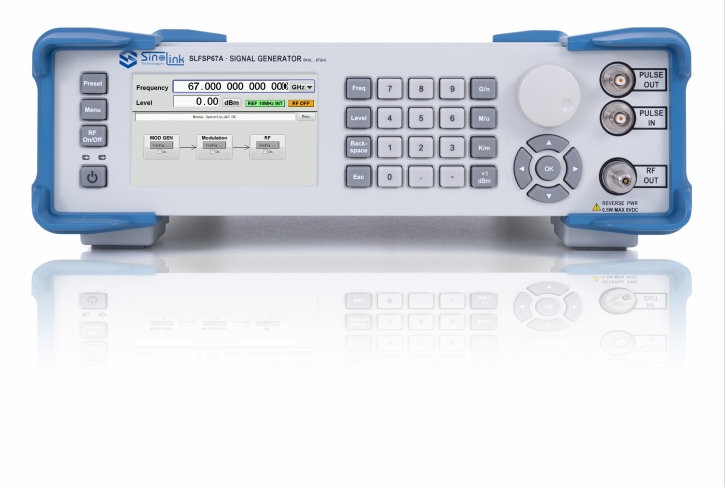

中星联华 SLFS-Pro系列超低相噪微波模拟信号源

浏览量：24

型　　号：SLFS-Pro系列

名　　称：超低相噪微波模拟信号源

品　　牌：中星联华(Sinolink)

分　　类：射频测试设备 > 射频信号源 > 模拟信号源

产品属性：主机

简　　述：

LFS-Pro系列超低相噪微波信号源是一款超低相噪、高功率的微波信号源，该产品频率覆盖从5kHz至3、6、12、24、40、45和67GHz，频率分辨率可达0.001Hz，并具备窄脉冲调制功能，最小脉宽50ns。该产品具有超低相位噪声指标：＜-132dBc/Hz (@10GHz，10kHz偏移，典型值) ，适用于需要极其纯净射频信号的应用，可出色完成半导体、无线通信等领域苛刻的组件、模块和系统测试任务。产品可实现多通道相参信号输出，每通道频率、功率独立可调，亦可联动调节，还可支持双音信号输出，能满足用户不同用户的测试需求，让测试更简单。 SLFS-Pro系列超低相噪微波信号源在需要卓越相噪、大动态稳定输出功率、多通道同步的应用领域有着出色的表现，是一款低噪纯粹、可做晶振的微波信号源。

申请服务

我要购买我要融资保修/维修/计量校准等服务

中星联华 LFS-Pro系列超低相噪微波信号源是一款超低相噪、高功率的微波信号源，该产品频率覆盖从5kHz至3、6、12、24、40、45和67GHz，频率分辨率可达0.001Hz，并具备窄脉冲调制功能，最小脉宽50ns。该产品具有超低相位噪声指标：＜-132dBc/Hz (@10GHz，10kHz偏移，典型值) ，适用于需要极其纯净射频信号的应用，可出色完成半导体、无线通信等领域苛刻的组件、模块和系统测试任务。产品可实现多通道相参信号输出，每通道频率、功率独立可调，亦可联动调节，还可支持双音信号输出，能满足用户不同用户的测试需求，让测试更简单。 SLFS-Pro系列超低相噪微波信号源在需要卓越相噪、大动态稳定输出功率、多通道同步的应用领域有着出色的表现，是一款低噪纯粹、可做晶振的微波信号源。

应用：

ADC、DAC测试/本振替代/接收机测试 /ATE测试 /基站测试 /计量校准

SLFS-Pro系列超低相噪微波信号源特点：

超低相位噪声：＜-132dBc/Hz (@10GHz，10kHz偏移，典型值)
最大输出功率：≥+20dBm（@20GHz，典型值）
绝对电平精度：±0.5dB（@-20dBm~+20dBm）
谐波抑制：＜-60dBc（@100MHz~2GHz）
非谐波抑制：＜-80dBc（@10GHz）
具备窄脉冲调制功能，最小脉宽20ns
多通道相参输出
双音信号输出
高度集成,体积小巧
代码兼容
操作简单

SLFS-Pro系列超低相噪微波信号源主要特点

低相噪，让测试更精准

SLFS-Pro系列超低相噪微波信号源是超低相位噪声微波信号源，具有极其稳定的射频信号，超低相位噪声、超低谐波和非谐波分量，尽显纯粹频谱。

＜-165dBc/Hz,@100MHz,10MHz偏移(典型值)

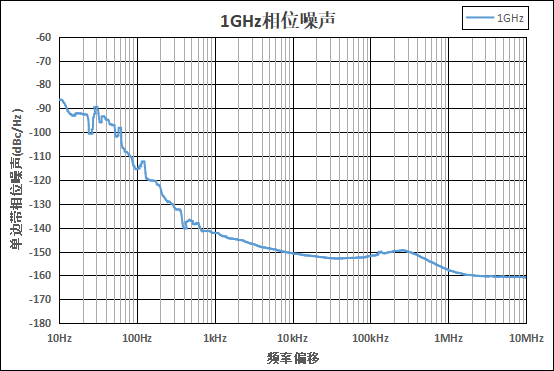

＜-140dBc/Hz,@1GHz,1kHz偏移(典型值)

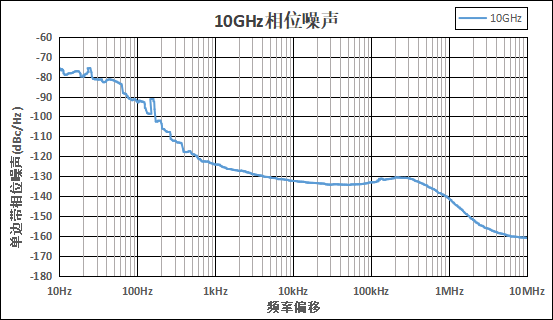

＜-132dBc/Hz,@10GHz,10kHz偏移(典型值)
＜-123dBc/Hz,@10GHz,1kHz偏移(典型值)

SLFS-Pro系列超低相噪微波模拟信号源

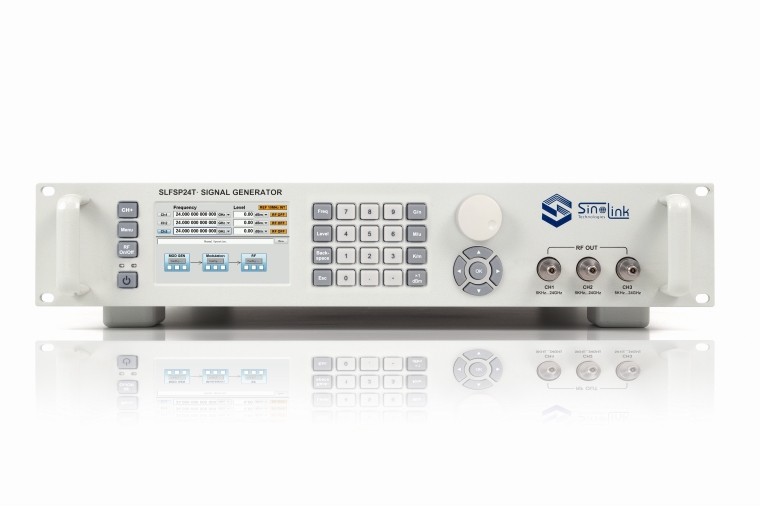

多通道，让测试更从容

SLFS-Pro系列超低相噪微波信号源可实现多通道相参信号输出，每通道频率、功率独立可调，亦可联动调节，支持双音信号输出，可满足不同用户的测试需求，单机支持桌面便携结构或标准上架机箱结构。

多通道相参信号输出
多通道输出信号独立可调可控
高相位稳定性（25℃下24小时通道间相位漂移度<±1°）

功率准，让测试更稳定

SLFS-Pro系列超低相噪微波信号源具有大动态输出功率范围、绝对电平精度可达±0.5dB，在维持高功率稳幅的同时可提供准确的信号输出。

最大输出功率：≥﹢20dBm（@20GHz）
最小输出功率：-120dBm（@40GHz）
绝对电平精度：＜±0.5dB（@-20dBm～+20dBm）

频谱纯，让测试更纯粹

SLFS-Pro系列超低相噪微波信号源输出信号具有极低的宽带噪声、更低的谐波、更高的非谐波抑制，让测试更纯粹。

非谐波抑制：＜-80dBc（@10GHz）
谐波抑制：＜-75dBc（@10MHz～1GHz）(在FSP-LFB002谐波增强抑制选件下测得)

宽频率，让测试更广泛

SLFS-Pro系列超低相噪微波信号源频率覆盖从超低的5kHz到3GHz/6GHz/12GHz/24GHz/40GHz/45GHz/67GHz超高频输出，频率分辨率低至0.001Hz。

广兼容，操作简，让测试更高效

SLFS-Pro系列超低相噪微波信号源可兼容业内主流型号信号源SCPI命令，代码兼容、兼收并蓄，简化开发过程，轻松编程。支持VC++、C#、Python、MATLAB、LabView编程程控，操作界面简单易用，让测试更高效。

SLFS-Pro系列超低相噪微波信号源技术指标

频率技术指标

频率范围

	型号	频率范围
单通道	SLFSP03A	5kHz⁽¹⁾≤f≤3GHz
	SLFSP06A	5kHz≤f≤6GHz
	SLFSP12A	5kHz≤f≤12GHz
	SLFSP24A	5kHz≤f≤24GHz
	SLFSP40A	5kHz≤f≤40GHz
	SLFSP45A	5kHz≤f≤45GHz
	SLFSP67A	5kHz≤f≤67GHz
多通道	通道数	1-3通道
	频率范围	10MHz至3GHz、6GHz、12GHz、24GHz、40GHz、45GHz、67GHz(各通道可任意组合)
	通道间隔离度	＞80dB
分辨率	0.001Hz

⁽¹⁾ 如无其他说明，本册5kHz 指标均在选件FSP-LF1下取得

频率基准

内部时基参考振荡器老化率⁽²⁾	30天以后 <±0.1ppb/日(标称值) <±1ppm/年(标称值)
最初校准精度	±0.01ppm(标称值)
温度效应	＜±0.05ppm,-20ºC至+70ºC(标称值）

⁽²⁾ 老化率由设计决定，并与OCXO有直接关系。

内部参考输出

频率	10MHz
功率	+10±3dBm,50Ω负载

外部参考输入

输入频率	10MHz
锁定范围	±1ppm
功率	+5±3dBm
阻抗	50Ω
波形	正弦波或方波

频谱纯度技术指标

SSB相位噪声⁽³⁾(dBc/Hz)（标准配置）

频率	偏移
频率	10Hz	100Hz	1kHz	10kHz	100kHz	1MHz	10MHz
50MHz	≤-114	≤-133	≤-143	≤-152	≤-152	≤-152	≤-152
100MHz	≤-110	≤-133	≤-143	≤-152	≤-152	≤-152	≤-152
200MHz	≤-106	≤-127	≤-143	≤-152	≤-152	≤-152	≤-152
1GHz	≤-92	≤-112	≤-140	≤-148	≤-148	≤-153	≤-153
10GHz	≤-72	≤-92	≤-122	≤-130	≤-130	≤-140	≤-158
20GHz	≤-66	≤-86	≤-116	≤-124	≤-124	≤-134	≤-152
40GHz	≤-60	≤-80	≤-108	≤-118	≤-118	≤-128	≤-146
67GHz	≤-55	≤-75	≤-103	≤-113	≤-113	≤-123	≤-138

⁽³⁾在室温下,输出功率0dBm时测得

SLFS-Pro系列超低相噪微波模拟信号源

SSB相位噪声⁽⁴⁾(dBc/Hz)（选件FSP-ULN002）

频率	偏移
频率	10Hz	100Hz	1kHz	10kHz	100kHz	1MHz	10MHz
50MHz	≤-114	≤-133	≤-156	≤-163	≤-163	≤-165	≤-165
100MHz	≤-110	≤-133	≤-154	≤-161	≤-163	≤-165	≤-165
200MHz	≤-106	≤-127	≤-147	≤-154	≤-157	≤-160	≤-160
1GHz	≤-92	≤-112	≤-140	≤-148	≤-148	≤-155	≤-160
10GHz	≤-72	≤-92	≤-122	≤-130	≤-130	≤-140	≤-158
20GHz	≤-66	≤-86	≤-116	≤-124	≤-124	≤-134	≤-152
40GHz	≤-60	≤-80	≤-108	≤-118	≤-118	≤-128	≤-146
67GHz	≤-55	≤-75	≤-103	≤-113	≤-113	≤-123	≤-138

⁽⁴⁾在室温下,输出功率0dBm时测得

谐波(标准配置)

频率范围	输出功率+10dBm时
5kHz≤f＜10MHz	<-30dBc
10MHz≤f＜200MHz	<-50dBc
200MHz≤f＜2GHz	<-60dBc
2GHz≤f＜20GHz	<-60dBc
20GHz≤f≤40GHz	<-55dBc

谐波（选件FSP-LFB002）

频率范围	输出功率+10dBm时
1MHz≤f＜10MHz	<-60dBc
10MHz≤f＜200MHz	<-75dBc
200MHz≤f＜1GHz	<-75dBc
1GHz≤f＜20GHz	<-60dBc
20GHz≤f≤40GHz	<-55dBc

分谐波

频率范围	输出功率+10dBm时
5kHz≤f≤12GHz	<-85dBc
12GHz＜f≤24GHz	<-70dBc
24GHz＜f≤40GHz	<-65dBc
40GHz＜f≤67GHz	<-60dBc

非谐波⁽⁵⁾

频率范围	输出功率0dBm，频偏>3kHz
5kHz≤f≤10MHz	<-65dBc
10MHz＜f≤250MHz	<-85dBc
250MHz＜f≤6GHz	<-85dBc
6GHz＜f≤12GHz	<-81dBc
12GHz＜f≤24GHz	<-75dBc
24GHz＜f≤40GHz	<-70dBc
40GHz＜f≤67GHz	<-65dBc

⁽⁵⁾输出功率0dBm，频偏＞3kHz下测得

功率技术指标

最大输出功率（标准配置）

最大输出功率（dBm）	频率	型号
	频率	SLFSP03A	SLFSP06A	SLFSP12A	SLFSP24A	SLFSP40A	SLFSP45A	SLFSP67A	多通道
	5kHz＜f≤10MHz	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15
	10MHz＜f≤100MHz	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15
	100MHz＜f≤3GHz	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15
	3GHz＜f≤6GHz	-	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15
	6GHz＜f≤12GHz	-	-	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15
	12GHz＜f≤20GHz	-	-	-	≥+15	≥+15	≥+15	≥+15	≥+15
	20GHz＜f≤24GHz	-	-	-	≥+13	≥+13	≥+13	≥+13	≥+13
	24GHz＜f≤36GHz	-	-	-	-	≥+13	≥+13	≥+13	≥+13
	36GHz＜f≤40GHz	-	-	-	-	≥+13	≥+13	≥+12	≥+13
	40GHz＜f≤45GHz	-	-	-	-	-	≥+10	≥+10	-
	45GHz＜f≤55GHz	-	-	-	-	-	-	≥+12	-
	55GHz＜f≤60GHz	-	-	-	-	-	-	≥+9	-
	60GHz＜f≤67GHz	-	-	-	-	-	-	≥+7	-
最小输出功率（dBm）		-120	-120	-120	-120	-120	-110	-90	-
分辨率		0.01dB
幅度切换速度		≤20ms
最大反向功率		0.5W，0 VDC

最大输出功率（选件FSP-HP002）

最大输出功率（dBm）	频率	型号
	频率	SLFSP03A	SLFSP06A	SLFSP12A	SLFSP24A	SLFSP40A	SLFSP45A	SLFSP67A	多通道
	5kHz＜f≤10MHz	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15
	10MHz＜f≤100MHz	≥+20	≥+20	≥+20	≥+20	≥+20	≥+20	≥+18	≥+18
	100MHz＜f≤3GHz	≥+20	≥+20	≥+20	≥+20	≥+20	≥+20	≥+16	≥+18
	3GHz＜f≤6GHz	-	≥+20	≥+20	≥+20	≥+20	≥+20	≥+16	≥+18
	6GHz＜f≤12GHz	-	-	≥+20	≥+20	≥+20	≥+20	≥+16	≥+18
	12GHz＜f≤20GHz	-	-	-	≥+20	≥+20	≥+20	≥+16	≥+18
	20GHz＜f≤24GHz	-	-	-	≥+20	≥+20	≥+19	≥+14	≥+17
	24GHz＜f≤36GHz	-	-	-	-	≥+18	≥+18	≥+14	≥+15
	36GHz＜f≤40GHz	-	-	-	-	≥+17	≥+18	≥+12	≥+13
	40GHz＜f≤45GHz	-	-	-	-	-	≥+17	≥+10	-
	45GHz＜f≤55GHz	-	-	-	-	-	-	≥+12	-
	55GHz＜f≤60GHz	-	-	-	-	-	-	≥+9	-
	60GHz＜f≤67GHz	-	-	-	-	-	-	≥+7	-
最小输出功率（dBm）		-120	-120	-120	-120	-120	-110	-90	-
分辨率		0.01dB
幅度切换速度		≤20ms
最大反向功率		0.5W，0 VDC

最大输出功率（选件FSP-ULN002+选件FSP-HP002）

最大输出功率（dBm）	频率	型号
	频率	SLFSP03A	SLFSP06A	SLFSP12A	SLFSP24A	SLFSP40A	SLFSP45A	SLFSP67A	多通道
	1MHz⁽⁶⁾＜f≤10MHz	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+10
	10MHz＜f≤100MHz	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15
	100MHz＜f≤3GHz	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15	≥+15
	3GHz＜f≤6GHz	-	≥+18	≥+18	≥+18	≥+20	≥+20	≥+16	≥+18
	6GHz＜f≤12GHz	-	-	≥+18	≥+18	≥+20	≥+20	≥+16	≥+18
	12GHz＜f≤20GHz	-	-	-	≥+18	≥+20	≥+20	≥+16	≥+18
	20GHz＜f≤24GHz	-	-	-	≥+18	≥+20	≥+19	≥+14	≥+17
	24GHz＜f≤36GHz	-	-	-	-	≥+18	≥+18	≥+14	≥+15
	36GHz＜f≤40GHz	-	-	-	-	≥+17	≥+18	≥+12	≥+13
	40GHz＜f≤45GHz	-	-	-	-	-	≥+17	≥+10	-
	45GHz＜f≤55GHz	-	-	-	-	-	-	≥+12	-
	55GHz＜f≤60GHz	-	-	-	-	-	-	≥+9	-
	60GHz＜f≤67GHz	-	-	-	-	-	-	≥+7	-
最小输出功率（dBm）		-120	-120	-120	-120	-120	-110	-90	-
分辨率		0.01dB
幅度切换速度		≤20ms
最大反向功率		0.5W，0 VDC

⁽⁶⁾该指标在选件FSP-LF2下取得

绝对电平精度

频率输出功率	＞-20dBm	-70dBm ≤-20dBm	≤-70dBm
5kHz＜f≤10MHz	≤±1.2dB	≤±1.3dB	≤±2.0dB
10MHz＜f≤3GHz	≤±0.5dB	≤±0.7dB	≤±2.0dB
3GHz＜f≤20GHz	≤±0.5dB	≤±0.9dB	≤±2.5dB
20GHz＜f≤40GHz	≤±1.0dB	≤±1.3dB	≤±3.0dB
40GHz＜f≤50GHz	≤±1.3dB	≤±1.5dB	≤±3.0dB
50GHz＜f≤67GHz	≤±1.8dB	≤±2.0dB	≤±3.0dB

SWR

频率	衰减器状态:10dB
≤2GHz	＜1.40:1
2GHz＜f≤24GHz	＜1.50:1
24GHz＜f≤40GHz	＜1.60:1
40GHz＜f≤67GHz	＜2.0:1

脉冲调制技术指标

一般特性

通断比	＞80dB
最小脉宽	50ns
最小周期	100ns

外部脉冲输入

输入阻抗	直流耦合,高阻
电平逻辑（CMOS）	3.3V

内部脉冲发生器

方波速率	0.1Hz至10MHz
脉冲周期	100ns至10s
脉冲宽度	50ns至10s
分辨率	5ns
可调触发延时	5ns至10s
电平逻辑（CMOS）	3.3V

扫描特性

工作模式	步进扫描(相同间隔的频率步进) 、列表扫描、功率扫描
扫描范围	在仪器的指标范围内
驻留时间	20ms至10s
时间分辨率	100us
频率切换速度	≤20ms

通用技术指标

电源要求	85~264VAC,50～60Hz,100W
工作温度范围	0至50ºC
重量 (均不包含保护垫)	单通道	≤10kg
	多通道	双通道≤16kg 三通道≤20kg
尺寸 (均不包含保护垫)	单通道	2U：88mm高 * 320mm 宽 * 400mm深
	多通道	2U：88mm 高 * 483mm宽 * 559mm深（双通道或三通道各通道低于24GHz时）
		3U：134mm高 * 483mm宽 * 559mm深（三通道，输出高于24GHz时）
推荐校准周期	12个月
符合ISO标准	该仪器由通过ISO-9001认证的工厂制造完成,符合中星联华科技(北京)有限公司的内部质量标准

仪表端口

程控端口

网口 LAN	RJ45接头,LAN连接器提供远程控制功能
串口 RS422	DB9接头,串口通信接口,提供远程控制功能
GPIB接口（选配）	标准GPIB接口，提供远程控制功能

输入和输出

调试接口 DEBUG	DB15接头,通过专用连接器可提供功率校准和固件更新功能
外部触发输入 TRIG IN	BNC-K接头,扫频或调制的触发输入接口,3.3V-COMS逻辑电平,输入高阻
内部触发输出 TRIG OUT	BNC-K接头,同步脉冲触发输出
外部10MHz参考输入REF 10MHz IN	BNC-K接头,接收10MHz参考信号,用于频率锁定所需的内部时基,额定输入功率为+2至+8dBm,阻抗为50Ω,正弦波或方波
内部10MHz参考输出 REF 10MHz OUT	BNC-K接头,输出10MHz参考信号。输出功率为+10±1dBm,输出阻抗为50Ω
射频输出 RF OUT	3.5mm(SLFSP12A/SLFSP24A)，输出阻抗50Ω
	2.92mm(SLFSP40A)，输出阻抗50Ω
	2.4mm（SLFSP45A），输出阻抗50Ω
	1.85mm（SLFSP67A)，输出阻抗50Ω
外部脉冲输入 PULSE IN	BNC-K接头,外部调制脉冲的输入口,3.3V-COMS逻辑电平,输入高阻
内部脉冲输出 PULSE OUT	BNC-K接头,输出内部产生的脉冲号,3.3V-COMS逻辑电平,输出阻抗为低阻

SLFS-Pro系列超低相噪微波信号源订货信息

主机

型号	描述
SLFSP03A	10MHz-3GHz单通道微波模拟信号源
SLFSP06A	10MHz-6GHz单通道微波模拟信号源
SLFSP12A	10MHz-12GHz单通道微波模拟信号源
SLFSP24A	10MHz-24GHz单通道微波模拟信号源
SLFSP40A	10MHz-40GHz单通道微波模拟信号源
SLFSP45A	10MHz-45GHz单通道微波模拟信号源
SLFSP67A	10MHz-67GHz单通道微波模拟信号源
SLFSP24D	双通道微波模拟信号源
SLFSP420D
SLFSP40D
SLFSP24T	三通道微波模拟信号源
SLFSP4220T
SLFSP4420T
SLFSP40T
