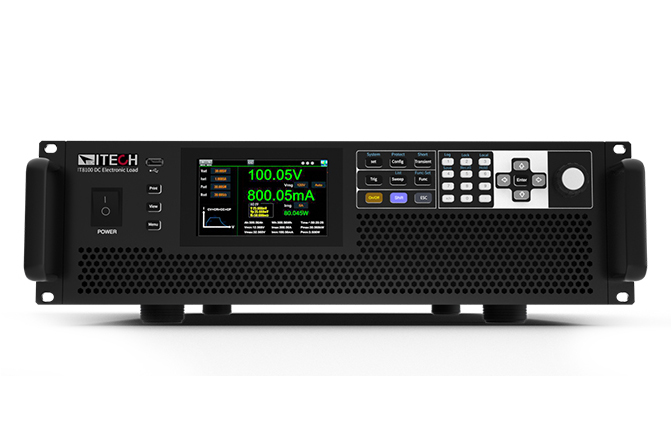

艾德克斯 IT8100系列 高速大功率直流电子负载

IT8100系列是新一代图形化可编程电子负载，结合触摸屏与图形化界面，提升参数设定与波形编辑的便捷性。在仅3U空间内实现最高7.2kW功率密度（150V机型），支持光纤主从并机，轻松扩展功率范围。提供150V、600V、1200V三种电压规格，功率范围覆盖2kW至64.8kW，具备高速电流爬升能力与多种工作模式，如动态模式、自动测试、基础与进阶带载模式，广泛适用于电源模块、AI服务器电源、燃料电池、充电桩、功率电子及工业电机等测试场景，为研发与产线测试提供强大支持。

产品检索

产品特点

• 触摸大屏设计，支持多种显示模式 Meter/Scope/Datalogger
• 电压范围覆盖：150V、600V、1200V
• 高功率密度设计：3U机型最高 7.2kW（150V）或 6kW（600V & 1200V）
• 单机最大功率可达：64.8kW（150V）、54kW（600V & 1200V）
• 光纤并机技术，轻松扩展功率范围
• 三段电压电流分档，支持从毫安到千安级全范围精密带载
• 高速动态电流爬升速率：单机可达 45A/μs
• 优异低电压操作性能：0.5V@600A
• 支持 500kHz高速电压/电流采样率
• 支持基础带载模式：CC、CV、CP、CR
• 支持复合带载模式：CC+CV、CC+CR、CV+CR、CP+CV、CR+CP 等组合
• 动态带载模式：单机电流爬升速率最高达 45A/μs
• 支持 LIST / OCP / OPP / 电池放电 / 短路模式
• 自定义波形编辑，模拟复杂负载变化
• 标配通信接口：USB、LAN、CAN

产品功能与优势

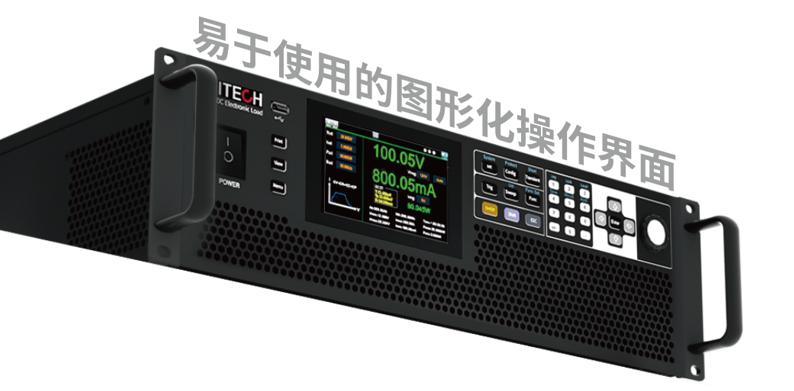

图形化的触摸屏设计

IT8100系列提供了广泛的操作方式以及功能,可以让用户直接通过5寸触摸屏、键盘和旋钮来进行方便快捷的操作。简洁直观的UI界面,可以直接显示各项参数的设定和量测，并提供输出波形预览等。中英文双语界面,人性化的设置可以满足测试中多种量测需求。

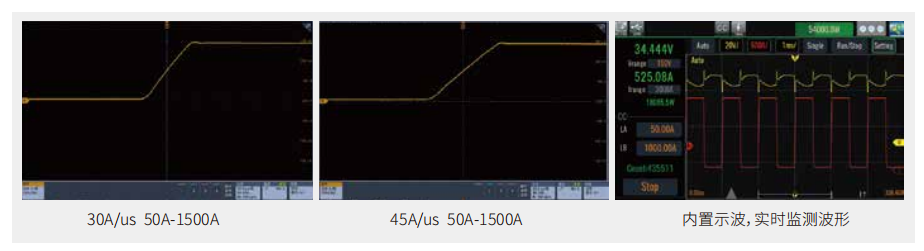

高速动态负载

在人工智能（AI）技术的快速发展中，AI服务器负载变化频繁且剧烈，对服务器电源系统的瞬态响应提出了更高要求。这也意味着，负 载测试需要能够精确仿真这些高频的动态负载变化。IT8100系列提供高达50KHz的动态负载功能，包括动态电流负载（CCD）、动态电阻负载（CRD）等，单机电流变化斜率最高可达45A/us，最小反应时间为10us，满足开关电源的高速瞬态响应测试需求。

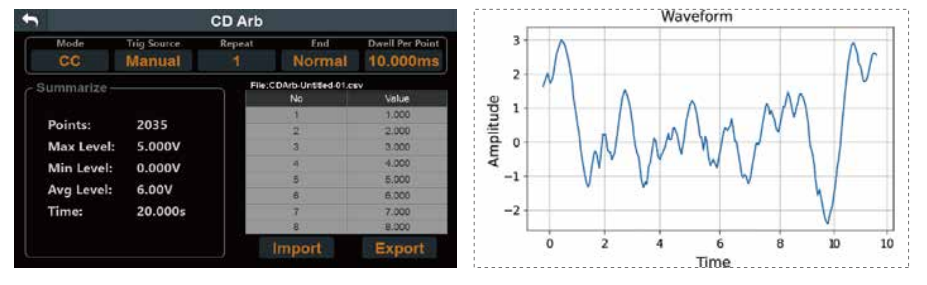

波形自定义

IT8100系列提供用户自定义电流波形设置功能，用户可将撷取到的真实电流波形数据或自行编辑的电流波形，通过前面板U盘导入设备进行还原仿真。波形自定义功能能为用户省下DAQ卡或波形发生器的费用。

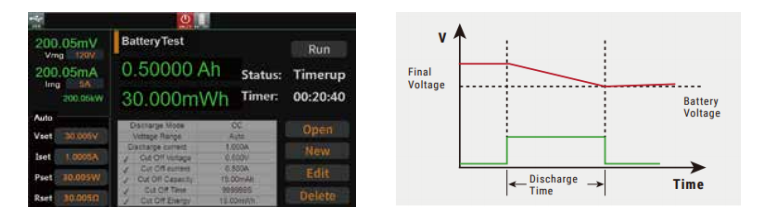

电池放电模式

IT8100系列电子负载具有电池放电功能，可使用恒流、 恒电阻或恒功率模式下进行放电测试。可自行设置放电截 止条件：关断电压、关断容量及放电时间，三者中任一种条 件满足，放电停止。测试过程中可观测电池的电压、时间和 已放电容量。
