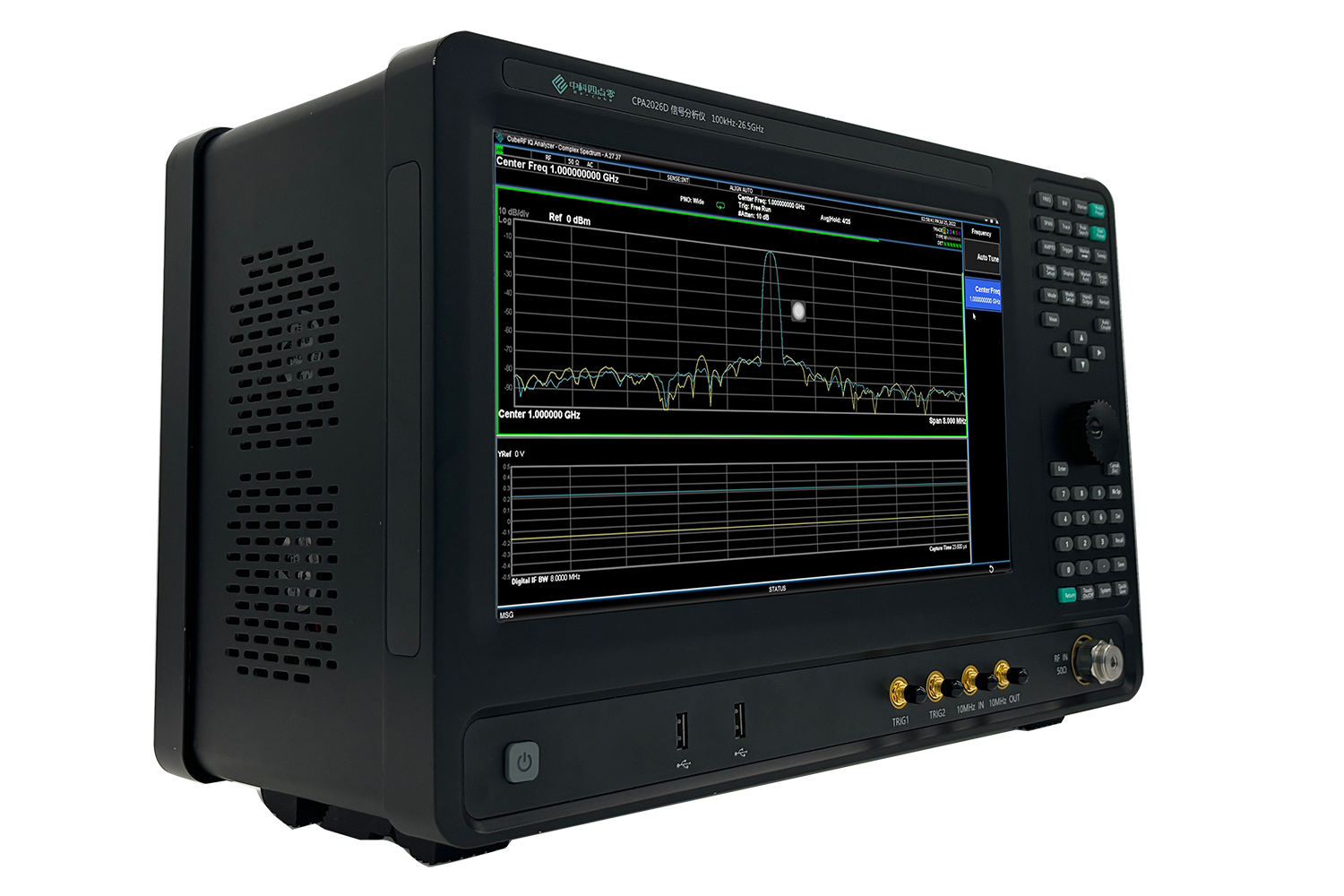

中科四点零 CPA2026D 信号分析仪
型 号：CPA2026D
名 称：信号分析仪
品 牌：中科四点零(RF-Cube)
分 类：射频测试设备 > 频谱分析仪 > 信号分析仪
产品属性：主机
简 述：
CPA2026D是一款成熟经典的桌面式信号分析仪，具高水平备灵敏度、动态范围、剩余响应和杂散指标，测量软件功能非常强大且性能稳定，SCPI远程控制与Keysight兼容，是专业用户的性价比之选。本产品兼具模块化仪仪器形态。
申请服务
CPA2026D是一款成熟经典的桌面式信号分析仪，具高水平备灵敏度、动态范围、剩余响应和杂散指标，测量软件功能非常强大且性能稳定，SCPI远程控制与Keysight兼容，是专业用户的性价比之选。本产品兼具模块化仪仪器形态。
产品特点：
- 成熟可靠的经典架构，可信赖测长期指标稳定性和全温指标稳定性
- 可达2.5THz/S的超快连续扫描技术
- 带宽内中频频响0.03dBRMS，相位线性度0.4°RMS
- 丰富的测量应用：噪声系数（Y因子法）、相位噪声、I/Q波形、信道功率、CCDF等
- 成熟可靠的调制分析软件，包含各类标量/矢量调制，各类通信制式分析，
- 支持屏幕触控
技术参数
| 频率和时间技术指标 | ||
| 频率范围 | 100kHz至26.5GHz | |
| 频率老化率 | ±3x10-7/年 （第一年） | |
| 温度稳定度 | ||
| 20至30℃ | ±3x10-8 | |
| 全温度范围 | ±5x10-8（推荐） | |
| 可实现的初始校准精度 | ±8x10-8 | |
| 触发 | 自由运行、视频、外部、周期计时器 | |
| 扫描时间 | 1ms至4000s | |
| 扫描(轨迹)点范围 | 1至40001 | |
| 分辨率带宽(RBW) | 1Hz至3MHz(10%步进)、4、5、6、8MHz | |
| 分析带宽 | 25MHz(40MHz可选) | |
| 相位噪声 | 频偏 | 典型值 |
| 1kHz | -102dBc/Hz | |
| 10kHz | -106dBc/Hz | |
| 幅度技术指标 | |||||
| 显示平均噪声电平(DANL) | 前置放大器关闭 | 前置放大器开启 | |||
| 1GHz | -150dBm | -163dBm | |||
| 26.5GHz | -133dBm | -149dBm | |||
| 幅度范围 | 显示平均噪声电平(DANL)至+27dBm | ||||
| 衰减范围 | 0至50dB,以2dB步进 | ||||
| 最大输入功率 | +27dBm(0.5W) | 输入衰减≥10dB,前置放大器断开 | |||
| +47dBm(50W) | <10μs脉冲宽度、<1%占空比、输入衰减≥30dB | ||||
| 最大直流电压 | ±16Vdc | ||||
| 频率响应 | 技术指标95％(≈2σ) | ||||
| 前置放大器关闭 | 1GHz | ±0.65dB | |||
| 26.5GHz | ±1.3dB | ||||
| 前置放大器开启 | 1GHz | ±1.0dB | |||
| 26.5GHz | ±2.4dB | ||||
| 总体绝对幅度精度 | |||||
| 所有频率 | ±(0.40dB+频率响应) | ||||
| 前置放大器开启 | ±(0.36dB+频率响应) (95％) | ||||
| 输入驻波比(VSWR)(0dB衰减) | |||||
| 10MHz至26.5GHz | <2.4标称值 | ||||
| 动态范围技术指标 | ||
| 剩余响应 | -100dBm标称值 | |
| 其他杂散响应 | 混频器电平 | 响应 |
| 中频馈通 | -10dBm | -75dBc(-80dBc典型值) |
| 一阶射频(f≥偏离载频10MHz) | -10dBm | -70dBc(-80dBc标称值) |
| 更高阶射频(f≥偏离载频10MHz) | -10dBm | -70dBc(-80dBc标称值) |
| 一般技术指标 | |
| 温度范围 | |
| 温度范围 | 工作：0至40°C； 存储：-20至70°C |
| 电源与功耗 | 150W Max |
| 重量 | 约9.6kg |
| 尺寸 | 宽高厚：430mm×280mm×200mm 不含连接器 |
| 接口 | RF输入×1 10MHz参考输入×1，10MHz参考输出×1 触发输入×1，触发输出×1 USB3.0接口×2 噪声源接口×1 |
| 软件选件 |
| Phase Noise 相位噪声测试 |
| Noise Figure 噪声系数测试 |
| IQ Analyzer Basic 基础IQ分析功能 |
