DFZK DFZK-AT2000 声波信号检测系统

浏览量：22

型　　号：DFZK-AT2000

名　　称：声波信号检测系统

品　　牌：东方中科(DFZK)

分　　类：自动化测试系统 > 基于PC控制设备 > PC平台设备

产品属性：主机

简　　述：

DFZK-AT2000为高精度声波信号检测与分析平台，集成音频信号分析、频率特性测量、高速信号激励、信号调理及多类型传感器，适用于声学测量、谐振追踪、换能器检测及指向性测试等应用场景。系统支持从 10 μHz 至 2 MHz 的宽频带分析，具备 120 dB 以上动态范围，可满足科研与工业级声学测试需求。

申请服务

我要购买我要融资保修/维修/计量校准等服务

系统概述

DFZK-AT2000声波信号检测系统为高精度声波信号检测与分析平台，集成音频信号分析、频率特性测量、高速信号激励、信号调理及多类型传感器，适用于声学测量、谐振追踪、换能器检测及指向性测试等应用场景。系统支持从 10 μHz 至 2 MHz 的宽频带分析，具备 120 dB 以上动态范围，可满足科研与工业级声学测试需求。

基于阻抗分析和频率响应测试原理
测量系统频宽响应与灵敏度
确定换能器谐振频率（）与反谐振频率（）
用于水下声学和超声检测应用

系统架构框图

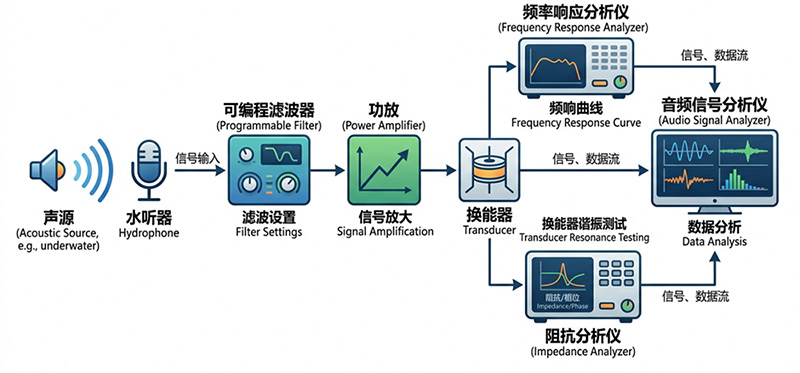

声波信号检测平台概图(仅做参考)

通过比对输入激励信号与输出响应信号，在频域/时域中提取被测对象的声学特性（传递函数、谐振频率、幅频/相频响应等）。

功能描述

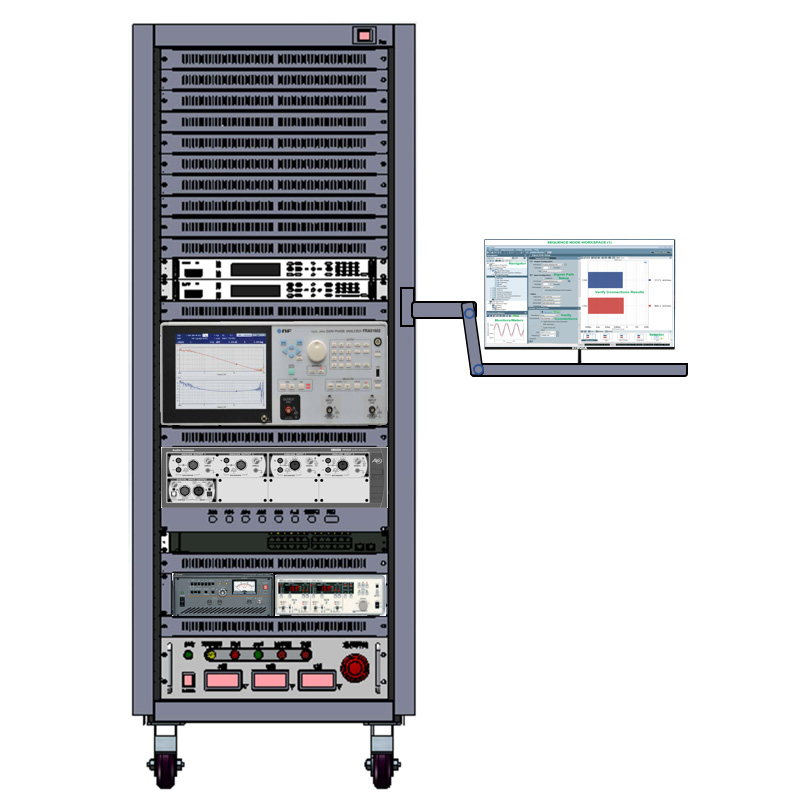

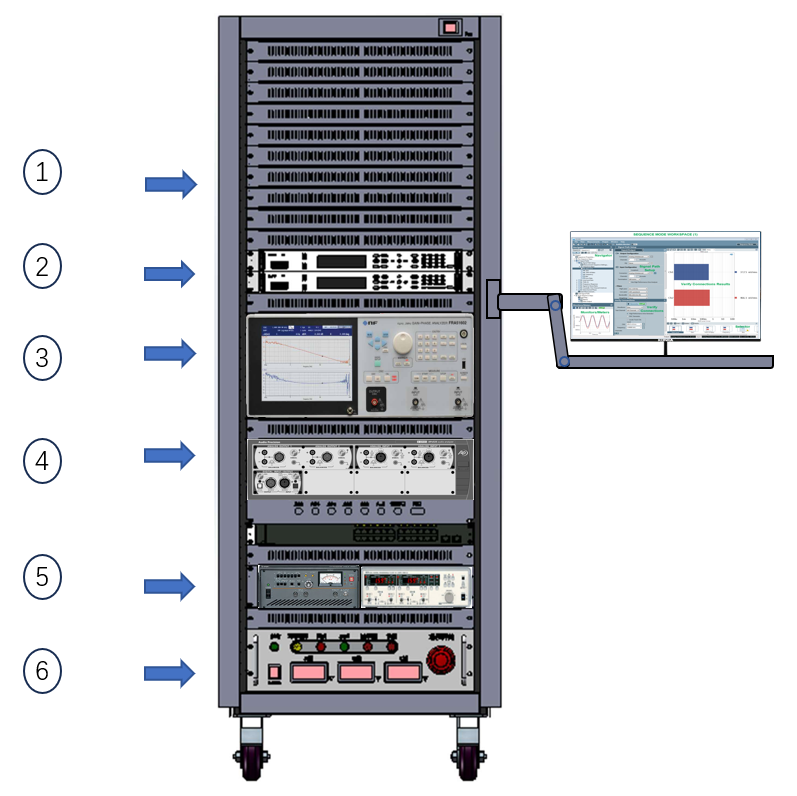

系统由音频分析模块、频率分析模块、功放单元、滤波器单元，测试供电单元，系统供电单元以及工控机组成。集成在标准42U机柜内，底部设置有外向轮，右侧放置有可活动的显示器以及操作台。由220V，50Hz市电驱动，总功率≤5KW。并在最上方预留有扩展空间，可以依据需求，添置其他测试单元，例如示波器单元、供电单元、频谱测试单元等。

系统技术总表与具体应用配置

DFZK-AT2000声波信号检测系统技术总表
参数项	规格
系统频率范围	0.1 Hz ~ 2 MHz（激励/分析）
最大输入电压	600 Vrms（FRA通道）
系统动态范围	≥ 120 dB
FFT 分析能力	1.2M 点
采样精度	24-bit
信号激励最高电压	300 Vp-p（经放大器驱动至高阻抗负载）
驱动换能器电压需求	1200 V（100–200 kHz，需外部升压匹配，单发单收模式）
传感器类型	空气传声器（全指向）、水听器
机械扫描角度	±10°
滤波器带宽	1 Hz ~ 1.59 MHz（低通）

DFZK-AT2000声波信号检测系统典型应用场景与模块搭配
应用场景	使用模块组合
换能器谐振频率在线追踪	频率响应模块 + 功率放大模块 + 滤波器单元
空气声学指向性测试（±10°）	音频分析模块 + 传声器 + 滑轨转台
水下声波信号检测	音频分析模块 + 水听器
高保真音频传输函数测量	音频分析模块
