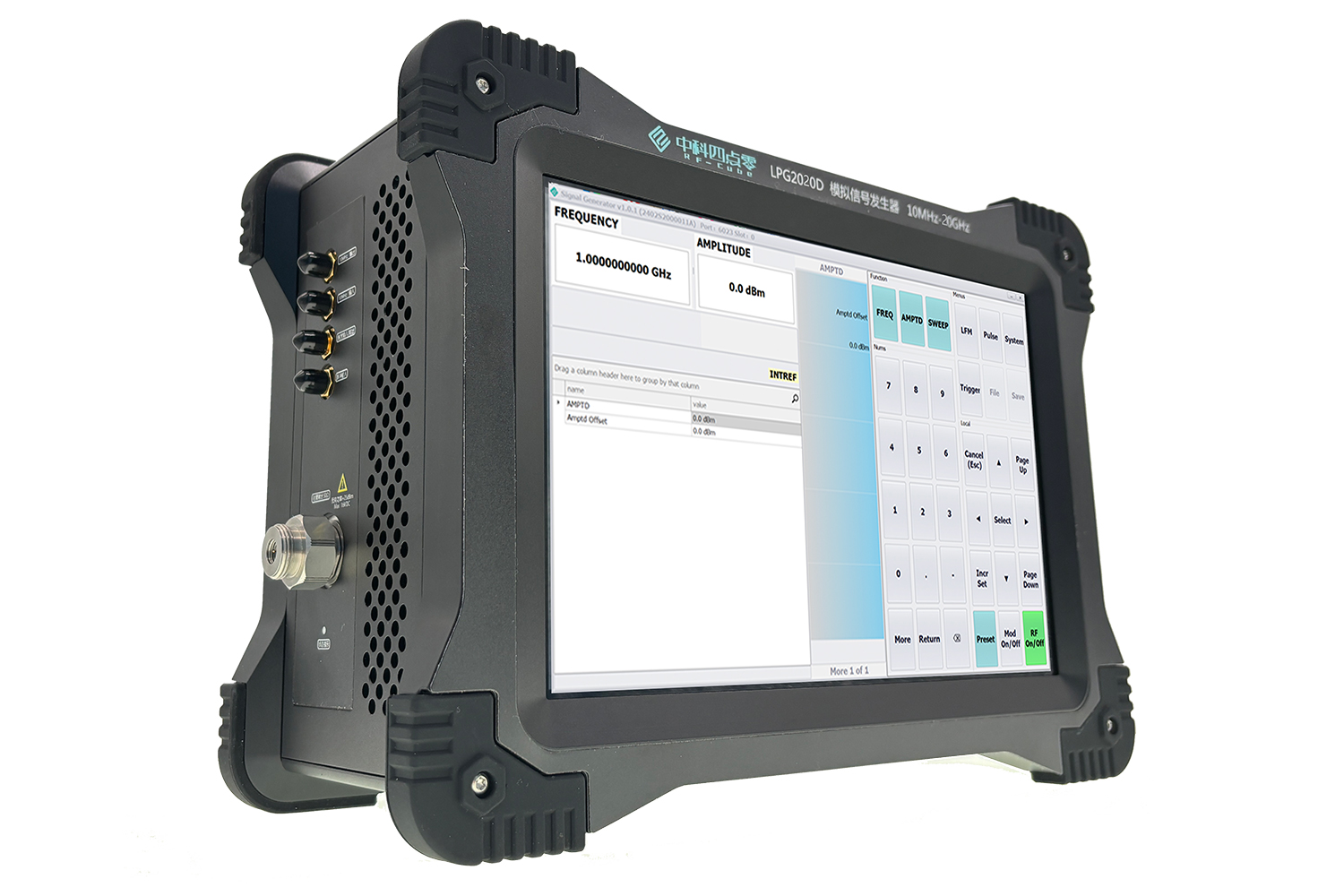

中科四点零 LPG2020D 信号发生器
型 号：LPG2020D
名 称：信号发生器
品 牌：中科四点零(RF-Cube)
分 类：射频测试设备 > 射频信号源 > 模拟信号源
产品属性：主机
简 述：
LPG2020D信号发生器是一款性能优异的桌面式信号发生器，频率范围覆盖300kHz~20GHz，具备脉冲调制功能，支持SCPI远程控制。该信号发生器兼具模块化形态，满足实验室、产线等多种场景的信号发生需求。
申请服务
LPG2020D信号发生器是一款性能优异的桌面式信号发生器，频率范围覆盖300kHz~20GHz，具备脉冲调制功能，支持SCPI远程控制。该信号发生器兼具模块化形态，满足实验室、产线等多种场景的信号发生需求。
产品特点：
- 频率覆盖300kHz~20GHz
- 高信号纯净度，相位噪声＜-122dBc/Hz@10kHz
- 支持连续波、频率步进扫描、幅度步进扫描
- 支持脉冲调制，支持内部和外部调制方式，通断比达60dB
- 支持USB/LAN远程控制功能，标准SCPI命令集
- 模块化形态的小巧尺寸极易于方便集成到系统使用
技术参数
| 频率范围 | 300kHz至20GHz | |
| 频率分辨率 | 1Hz | |
| SSB相位噪声（10KHz偏移） | ||
| 1GHz | -122dB | |
| 10GHz | -104dB | |
| 20GHz | -98dB | |
| 幅度范围 | +15至-90dBm （典型值，详见数据表） | |
| 幅度分辨率 | 0.5dB | |
| 信号建立时间 | 10ms | |
| 绝对电平精度 | ≤-75dBm | –40dBm至–75dBm | 10dBm至–40dBm |
| 300kHz至3GHz | / | ±1.3dB | ±1dB |
| 3GHz至16GHz | / | ±1.6dB | ±1.2dB |
| 16GHz至20GHz | / | ±2dB | ±1.5dB |
| 谐波 | 输出功率(0dBm) |
| 100MHz至300MHz | ≤-30dBc |
| 300MHz至4GHz | ≤-40dBc |
| 4GHz至20GHz | ≤-45dBc |
| 非谐波 | ≤-60dBc(大于90%频率点) |
| 内部参考老化率 | ≤±1ppm/年 |
| 可获得的最初校准精度 | ≤±1ppm |
| 驻波比 | <2.0:1 |
| 最大反向功率(标称值) | 25dBm |
| 最大直流电压 | 10VDC |
| 扫描模式 | |
| 工作模式 | 步进扫描和列表扫描，频率或幅度 |
| 点数 | 2至1001 |
| 触发 | 自由运行、外部、计时器 |
| 窄脉冲调制 | ||
| 最小脉宽 | 50ns | |
| 调制信号 | 内部/外部 | |
| 内部脉冲发生器 | ||
| 模式 | 自由运行、触发、选通及外部脉冲 | |
| 可设置时延 | 自由运行 | -3.99至3.99us |
| 触发 | 0至40s | |
| 分辨率（时延，宽度，周期） | 10 ns | |
| 外调制输入 | ||
| 脉冲 | 脉冲，50Ω(标称值） | |
| 一般技术指标 | |
| 接口 | LAN、USB 3.0、HDMI |
| 220V 3芯插座 | |
| RF输出连接器 | NMD2.92mm-JYKG 50Ω不锈钢 |
| 其他连接器 | 参考输入、参考输出、脉冲输入、触发输入/输出：SMA-K |
| 电源和功耗 | 12VDC/30W |
| 工作温度 | 0至45℃ |
| 存储温度 | -20至70℃ |
