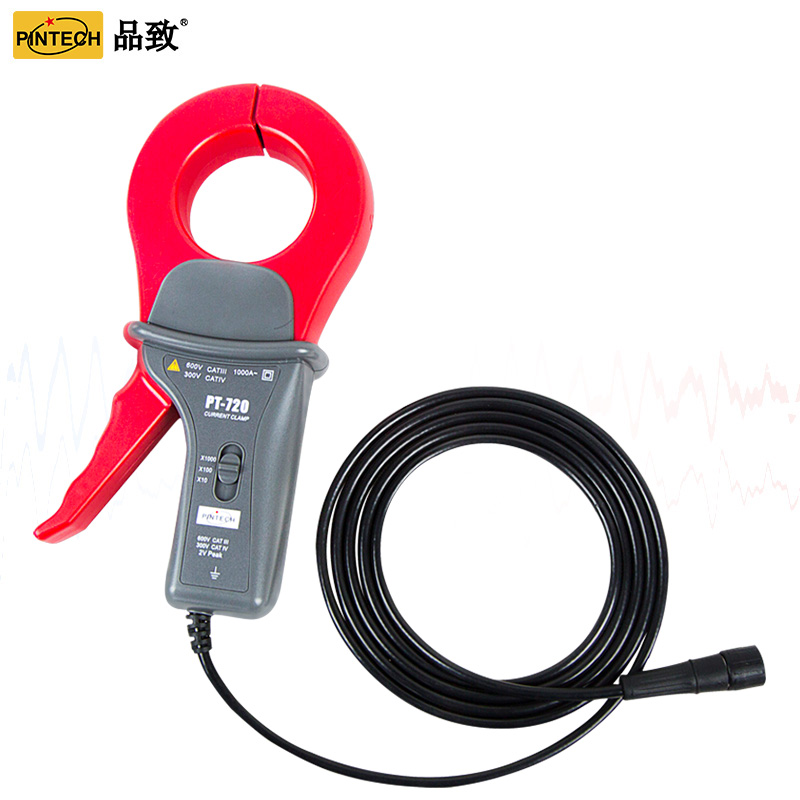

品致 PT-720 钳式交流电流探头
型 号：PT-720
名 称：钳式交流电流探头
品 牌：品致(PINTECH)
分 类：通用电子测试 > 示波器附件 > 示波器探头
产品属性：配件
简 述：
PT-720交流电流探头 (100kHz 0.1A-2000A)，频率：100kHz， 测试电流范围：0.1A-10A, 10A-200A, 200A-2000A ，变比：100mV/A,10mV/A,1mV/A
申请服务
PT-720交流电流探头 (100kHz 0.1A-2000A)，频率：100kHz， 测试电流范围：0.1A-10A, 10A-200A, 200A-2000A ，变比：100mV/A,10mV/A,1mV/A
PT-720交流电流探头产品参数
1．2000A高精确度线性测量，均匀分布线圈以最在化相移，磁性元件激励调整系统，最大钳住ø52mm导体，微金属线圈适用于电力功率计。
2．带绝缘BNC同轴电缆，与任何成用表、电表、记录仪、示波器等搭配使用，容易显示和测量电流波形，输出产生mV信号。具有3个量程，是A621、i1000s等产品OEM品牌。
| 电流量程 | 0.1A~10A | 10A~200A | 200A~2000A |
| 输出转换比 | 100mV/A （10:1） | 10mV/A （100:1） | 1mV/A （1000:1） |
| 输出误差 | ≤3%+10mV | ≤2%+5mV | ≤1%+1mV |
| 带宽 | 10Hz~100kHz(-3dB) | ||
| dV/dt（Max） | 10A/μs | ||
| 电流（Max） | 在＞1kHz频率时，1000A连续电流（此频率之外限制比例）：1200A大约最长测试20分钟 | ||
| 负载阻抗 | ≥1MΩ和≤47pF | ||
| 上升/下降时间 | 3.5μs | ||
| 工作电压 | 600V rms | ||
| 共模电压 | 600V CAT III 和干扰等级2 | ||
| 颚口直径（Max） | 53mm | ||
| 导体尺寸（Max） | 电缆：最大直径Ф52mm；总线线束；单江流排5х5mm、四汇流排30х5mm | ||
| 工作温度 | 0~50℃ | ||
| 工作湿度 | 20~75%RH | ||
| 尺寸 | 216х111х45mm | ||
| 重量 | 500g | ||

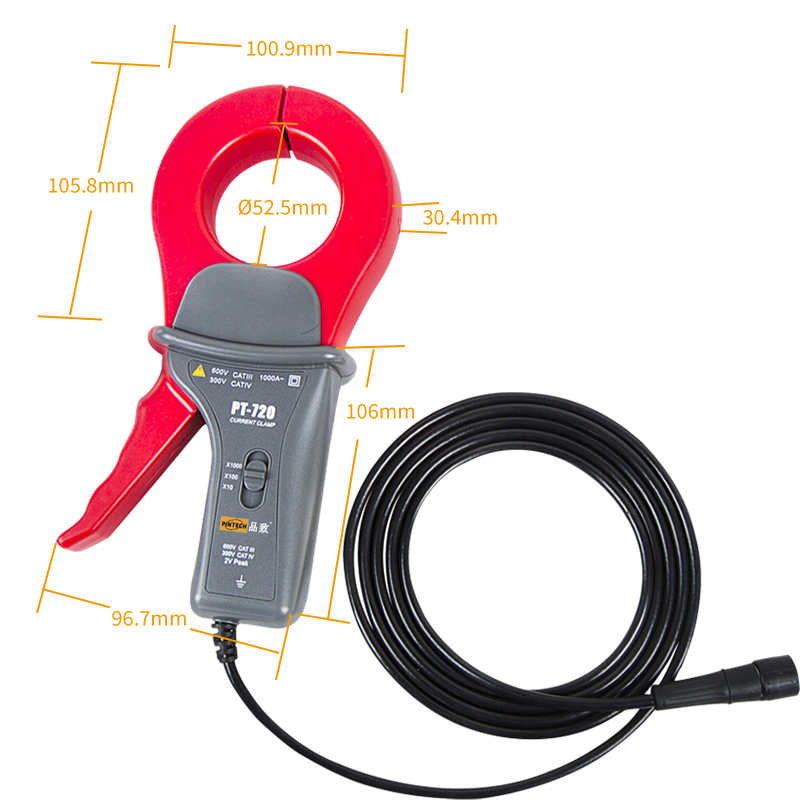

PT-720交流电流探头尺寸图
手工测量，存在误差±2mm
