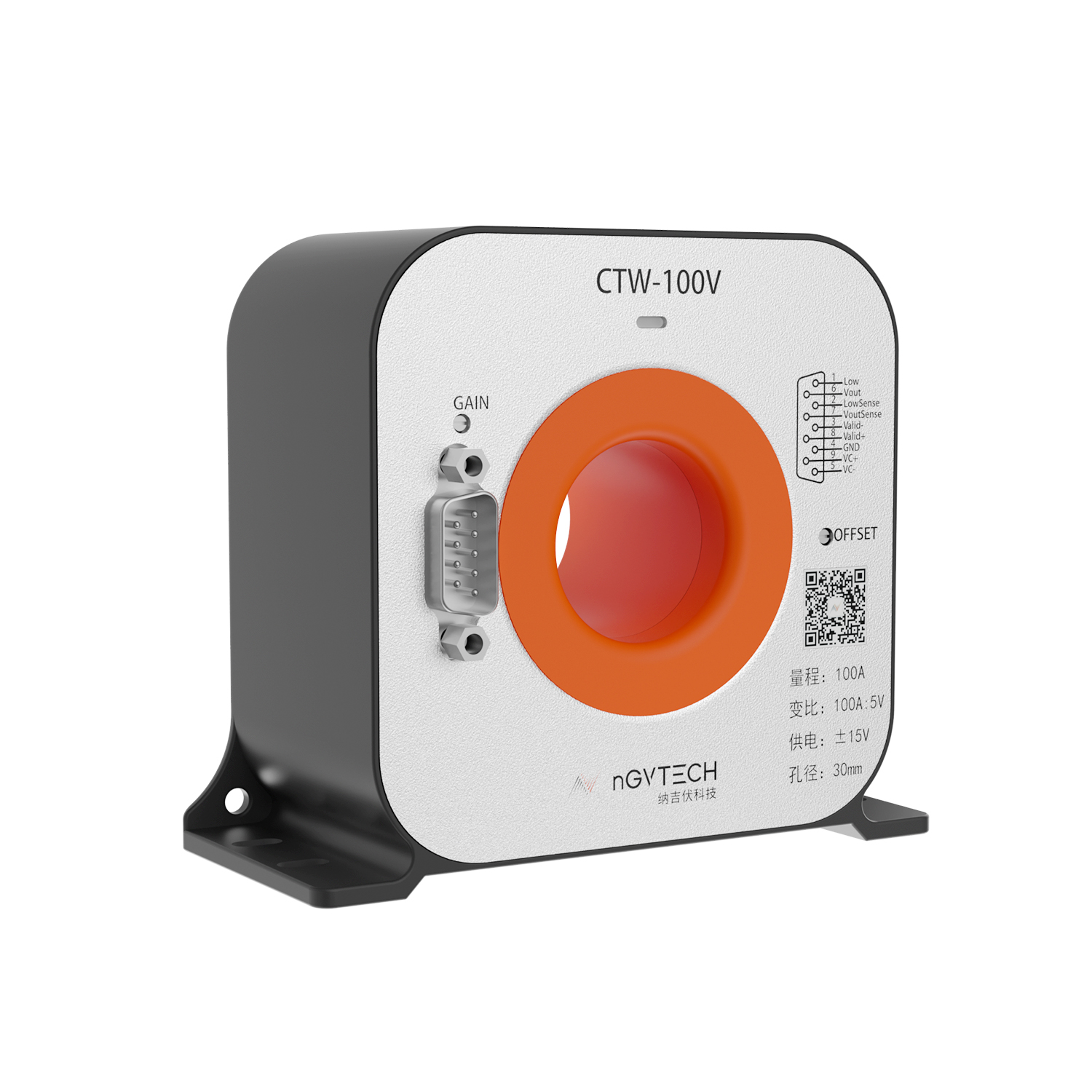

纳吉伏 CTW系列 测量级电流传感器
型 号：CTW系列
名 称：测量级电流传感器
品 牌：纳吉伏(nGV)
分 类：通用电子测试 > 通用电子测试其他 > 电流传感器
产品属性：主机
简 述：
CTW系列是纳吉伏高带宽、高精度的一款电流传感器，金属外壳，抗干扰强，应用领域：搭配高性能仪器仪表，搭配功率分析仪，EV三电测试，逆变器变频器测试工装，充电桩测试工装，高精度测试电源，粒子加速器等，核磁共振（MRI），大功率无线充电，被测信号带宽更宽的场景，对显示波形有要求的场景，恶劣电磁干扰场景。
申请服务
CTW系列是纳吉伏高带宽、高精度的一款电流传感器，金属外壳，抗干扰强，应用领域：搭配高性能仪器仪表，搭配功率分析仪，EV三电测试，逆变器变频器测试工装，充电桩测试工装，高精度测试电源，粒子加速器等，核磁共振（MRI），大功率无线充电，被测信号带宽更宽的场景，对显示波形有要求的场景，恶劣电磁干扰场景。
CTW系列测量级电流传感器技术指标
| 产品型号 | 额定电流（AC/DC） | 供电电压（V） | 变比 | 孔径（mm） | 带宽（3dB ） | 精度（PPM） | 测量电阻（Ω） |
|---|---|---|---|---|---|---|---|
| CTW-4000 | 4000A | ±24 | 4000:1 | 70 | 300kHz | 10 | 1 |
| CTW-3000 | 3000A | ±24 | 3000:1 | 70 | 400kHz | 10 | 1 |
| CTW-2000 | 2000A | ±15 | 2000:1 | 70 | 500kHz | 10 | 1 |
| CTW-1000 | 1000A | ±15 | 1500:1 | 40 | 2000kHz | 10 | 1 |
| CTW-700 | 700A | ±15 | 1500:1 | 40 | 2000kHz | 10 | 2 |
| CTW-400 | 400A | ±15 | 1000:1 | 30 | 3000kHz | 10 | 3 |
| CTW-200 | 200A | ±15 | 1000:1 | 30 | 3000kHz | 10 | 15 |
| CTW-100 | 100A | ±15 | 500:1 | 30 | 5000kHz | 10 | 15 |
| 数据来源：厂商官方网站 / 备注：产品参数如有变更，请以原厂手册为准 | |||||||
CTW系列测量级电流传感器的尺寸图

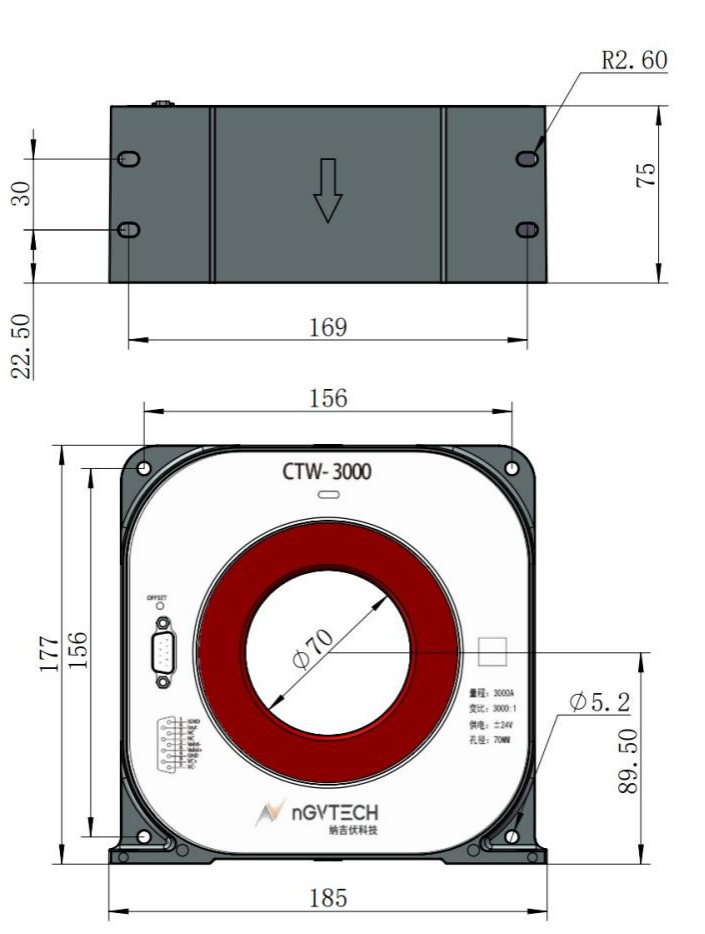

70mm孔径的尺寸图（供电机箱选配，最大8通道，可内部集成IV）

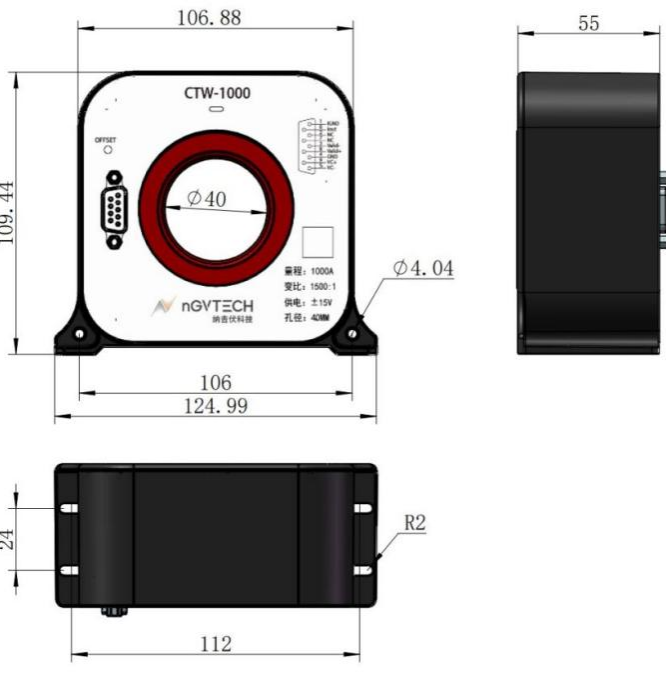

40mm孔径的尺寸图（供电机箱选配，最大8通道，可内部集成IV）

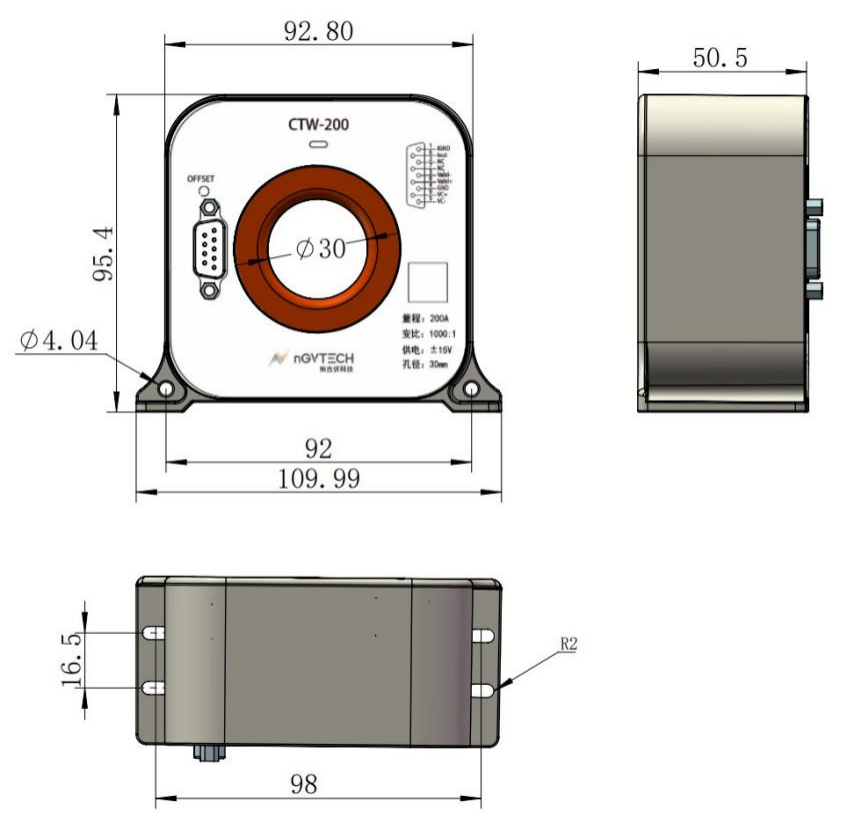

30mm孔径的尺寸图（供电机箱选配，最大8通道，可内部集成IV）
