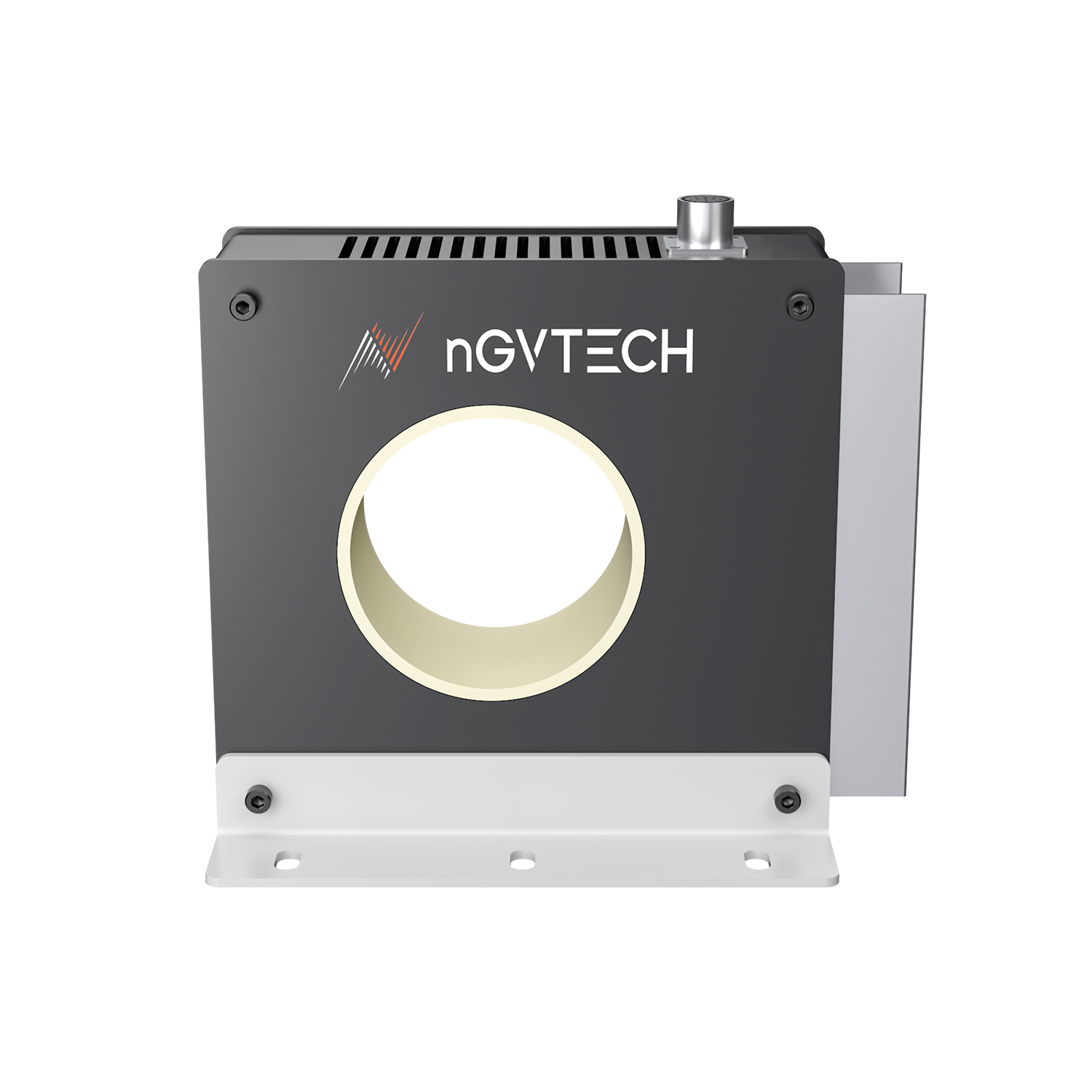

纳吉伏 CTG系列 工控级电流传感器
型 号：CTG系列
名 称：工控级电流传感器
品 牌：纳吉伏(nGV)
分 类：通用电子测试 > 通用电子测试其他 > 电流传感器
产品属性：主机
简 述：
CTG系列电流传感器是一款大量程、大孔径、抗高次谐波性价比较高的一款电流传感器，主要应用领域：储能测试、大型电机测试、变流器测试、汇流器测试、核聚变，电磁环境友好场景。
申请服务
CTG系列电流传感器是一款大量程、大孔径、抗高次谐波性价比较高的一款电流传感器，主要应用领域：储能测试、大型电机测试、变流器测试、汇流器测试、核聚变，电磁环境友好场景。
CTG系列工控级电流传感器技术指标
| 产品型号 | 额定电流（DC） | 供电电压（V） | 变比 | 孔径（mm） | 带宽（3dB ） | 精度（PPM） | 测量电阻（Ω） |
|---|---|---|---|---|---|---|---|
| CTG-10000D225 | 10000A | ±60 | 5000:1 | 225 | 50kHz | 100 | 1 |
| CTG-8000D225 | 8000A | ±60 | 5000:1 | 225 | 50kHz | 100 | 1 |
| CTG-6000D175/D225 | 6000A | ±48 | 5000:1 | 175/225 | 50kHz | 100 | 2 |
| CTG-5000D175/D225 | 5000A | ±48 | 5000:1 | 175/225 | 50kHz | 100 | 2 |
| CTG-4000D175/D225 | 4000A | ±32 | 4000:1 | 175/225 | 50kHz | 100 | 2 |
| CTG-3000D90D120/D175 | 3000A | ±24 | 3000:1 | 90/120/175 | 80kHz | 100 | 2 |
| CTG-2000D90D120/D175 | 2000A | ±24 | 2000:1 | 90/120/175 | 100kHz | 100 | 2 |
| CTG-1500D90/D120 | 1500A | ±24 | 1500:1 | 90/120 | 100kHz | 100 | 2 |
| CTG-1000D90 | 1000A | ±15V | 1000:1 | 90 | 100kHz | 100 | 2 |
| 数据来源：厂商官方网站 / 备注：产品参数如有变更，请以原厂手册为准 | |||||||
CTG系列工控级电流传感器的尺寸图

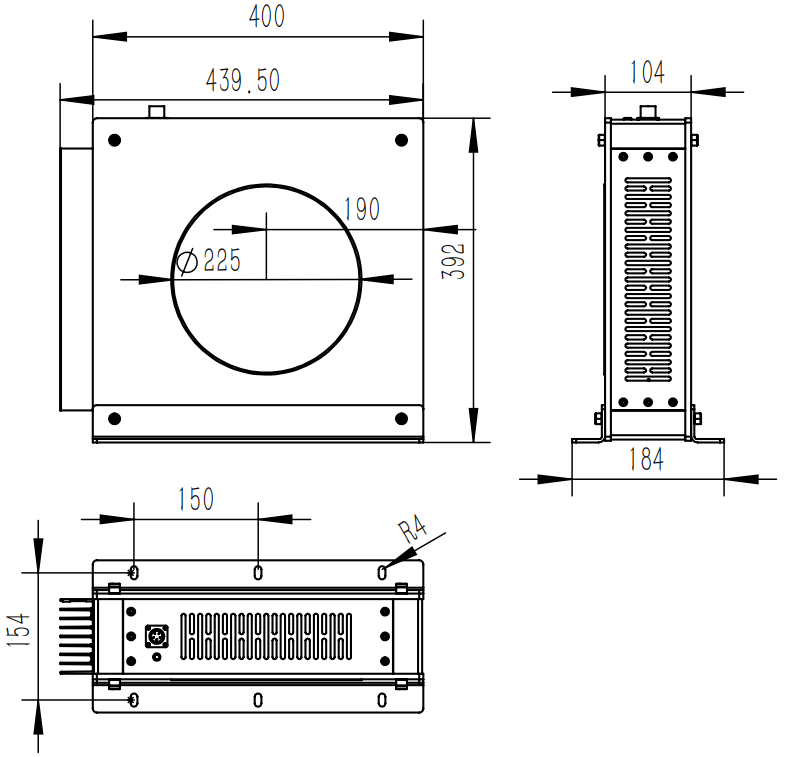

225mm孔径的探头尺寸图（供电机箱选配，最大3通道，可内部集成IV）

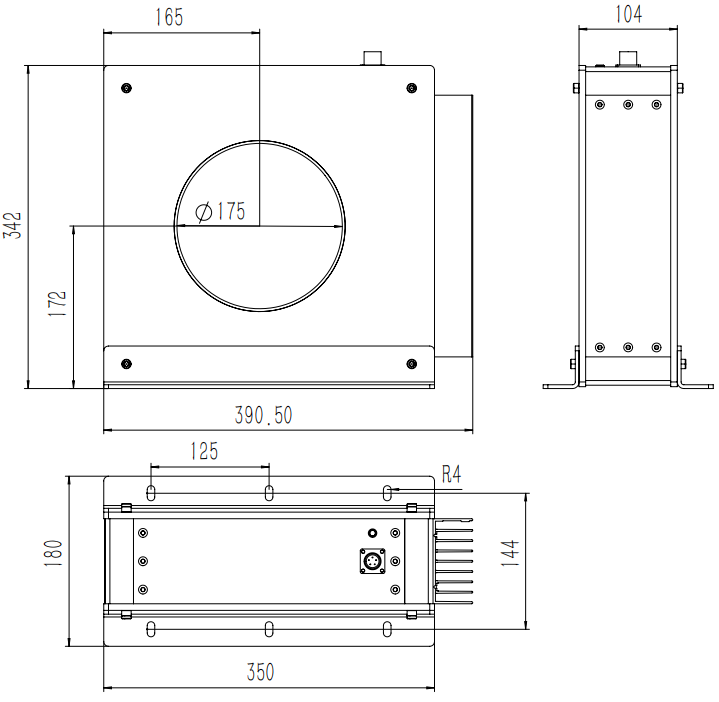

175mm孔径的探头尺寸图（供电机箱选配，最大4通道，可内部集成IV）

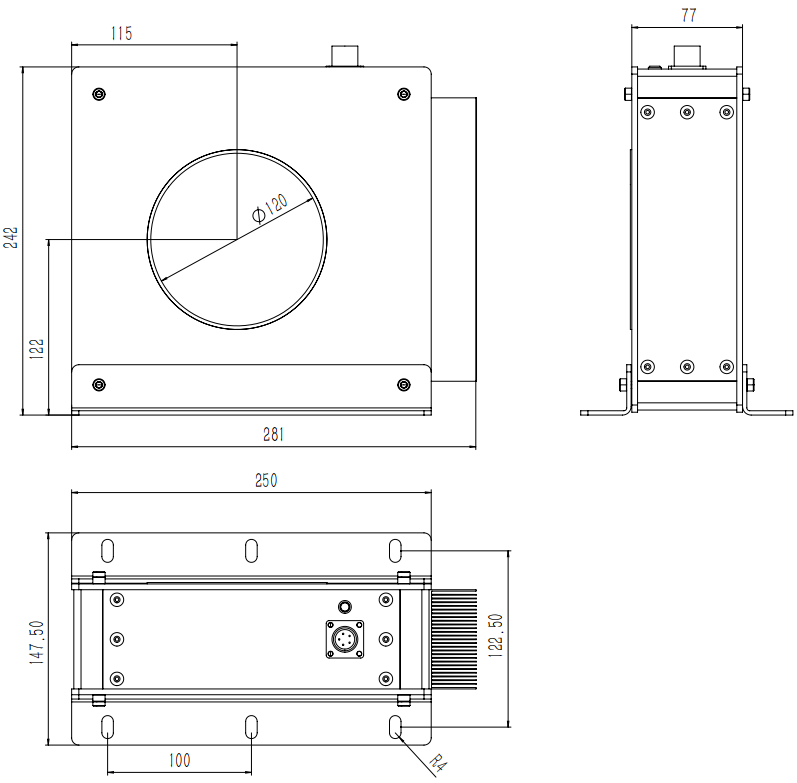

120mm孔径的探头尺寸图（供电机箱选配，最大4通道，可内部集成IV）

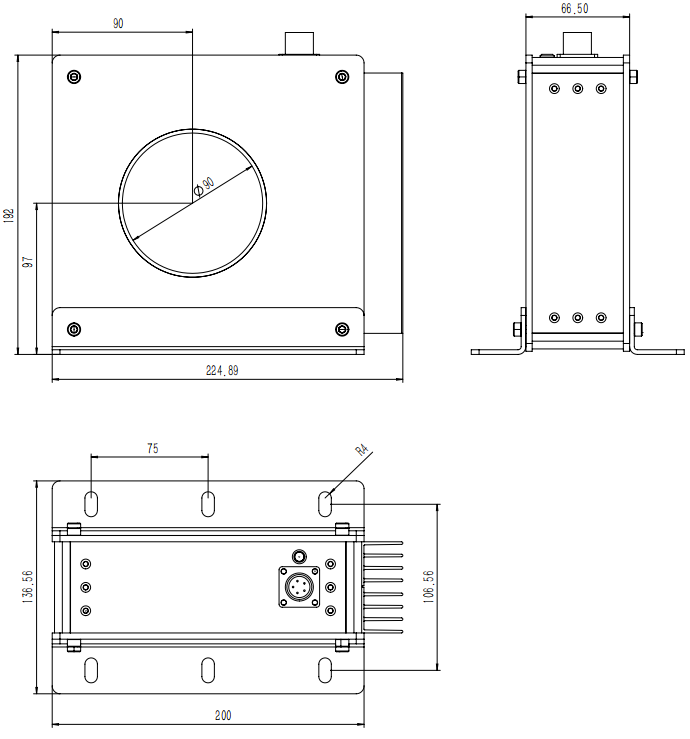

90mm孔径的探头尺寸图（供电机箱选配，最大4通道，可内部集成IV）
