纳吉伏 CTF系列 测量级电流传感器
型 号：CTF系列
名 称：测量级电流传感器
品 牌：纳吉伏(nGV)
分 类：通用电子测试 > 通用电子测试其他 > 电流传感器
产品属性：主机
简 述：
CTF系列电流传感器是纳吉伏高精度、大量程、大孔径、抗干扰强的一款电流传感器，标配供电机箱，应用领域：储能测试、大型电机测试、变频器测试、变流器测试、汇流器测试、核聚变、计量机构、标准实验室，恶劣电磁干扰场景。
申请服务
CTF系列电流传感器是纳吉伏高精度、大量程、大孔径、抗干扰强的一款电流传感器，标配供电机箱，应用领域：储能测试、大型电机测试、变频器测试、变流器测试、汇流器测试、核聚变、计量机构、标准实验室，恶劣电磁干扰场景。
CTF系列测量级电流传感器技术指标
| 产品型号 | 额定电流（DC） | 供电电压（V） | 变比 | 孔径（mm） | 带宽（3dB ） | 精度（PPM） | 测量电阻（Ω） |
|---|---|---|---|---|---|---|---|
| CTF-40000D300/400 | 40000A | 220 | 8000:1 | 300/400 | 20kHz | 10 | 0.25 |
| CTF-30000D250/300 | 30000A | 220 | 6000:1 | 250/300 | 30kHz | 10 | 0.25 |
| CTF-20000D200 | 20000A | 220 | 5000:1 | 200 | 50kHz | 10 | 0.5 |
| CTF-15000D150/D200 | 15000A | 220 | 5000:1 | 150/200 | 50kHz | 10 | 0.5 |
| CTF-12000D150/D200 | 12000A | 220 | 5000:1 | 150/200 | 50kHz | 10 | 0.5 |
| CTF-10000D150/D200 | 10000A | 220 | 5000:1 | 150/200 | 50kHz | 10 | 0.5 |
| CTF-8000D150/200 | 8000A | 220 | 5000:1 | 150/200 | 50kHz | 10 | 0.5 |
| CTF-6000D100/150/200 | 6000A | 220 | 5000:1 | 100/150/200 | 100kHz | 10 | 1 |
| CTF-5000D100/D150 | 5000A | 220 | 5000:1 | 100/150 | 100kHz | 10 | 2 |
| CTF-4000D75/100/150 | 4000A | 220 | 4000:1 | 75/100/150 | 100kHz | 10 | 2 |
| CTF-3000D75/100/150 | 3000A | 220 | 3000:1 | 75/100/150 | 100kHz | 10 | 2 |
| CTF-2000D75/D100 | 2000A | 220 | 2000:1 | 75/100 | 100kHz | 10 | 2 |
| CTF-1000D75 | 1000A | 220 | 1000:1 | 75 | 100kHz | 10 | 2 |
| 数据来源：厂商官方网站 / 备注：产品参数如有变更，请以原厂手册为准 | |||||||
CTF系列测量级电流传感器的尺寸图

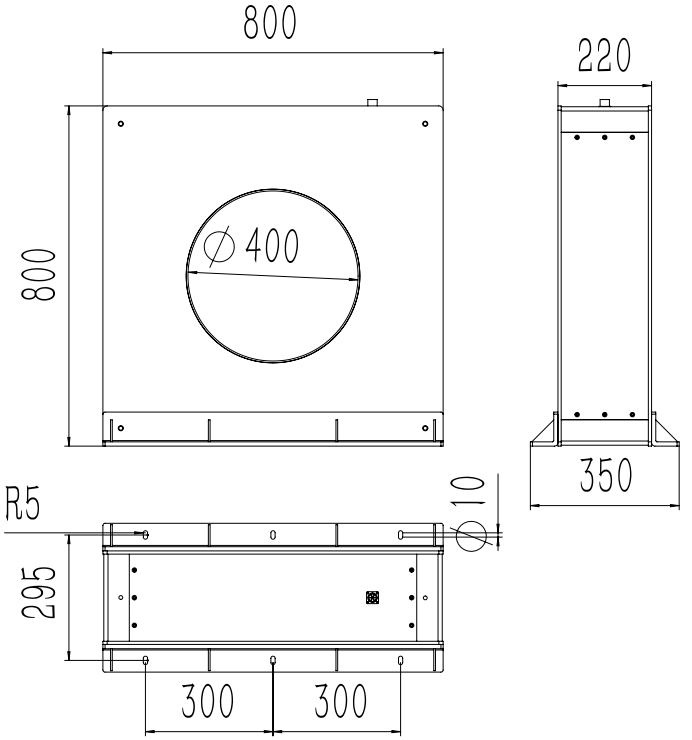

400mm孔径的尺寸（探头）
400mm标配主机的尺寸

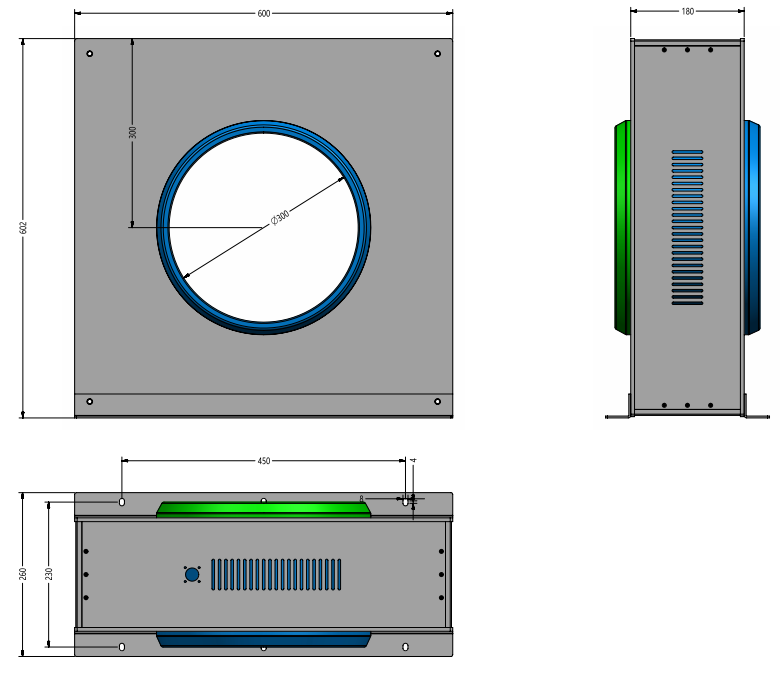

孔径300mm的主机尺寸

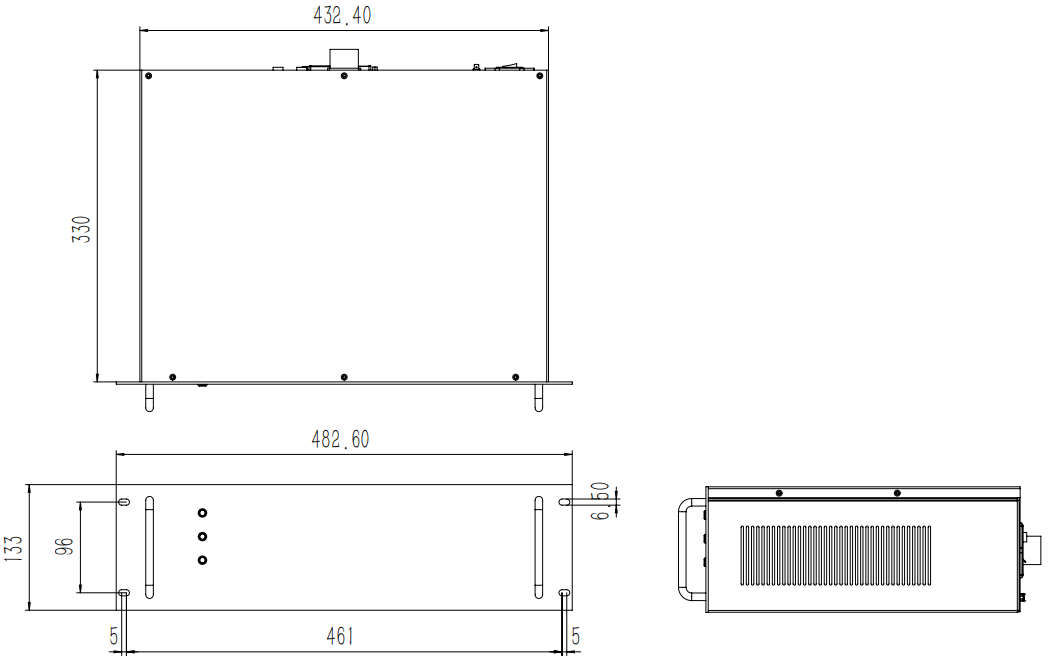

孔径300mm配套的主机尺寸

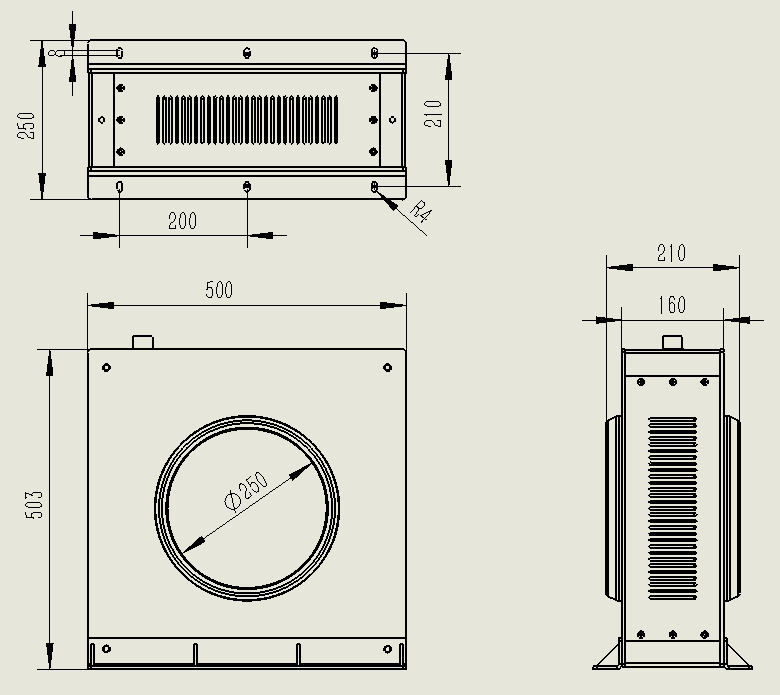

250mm孔径的探头尺寸
250mm主机的尺寸

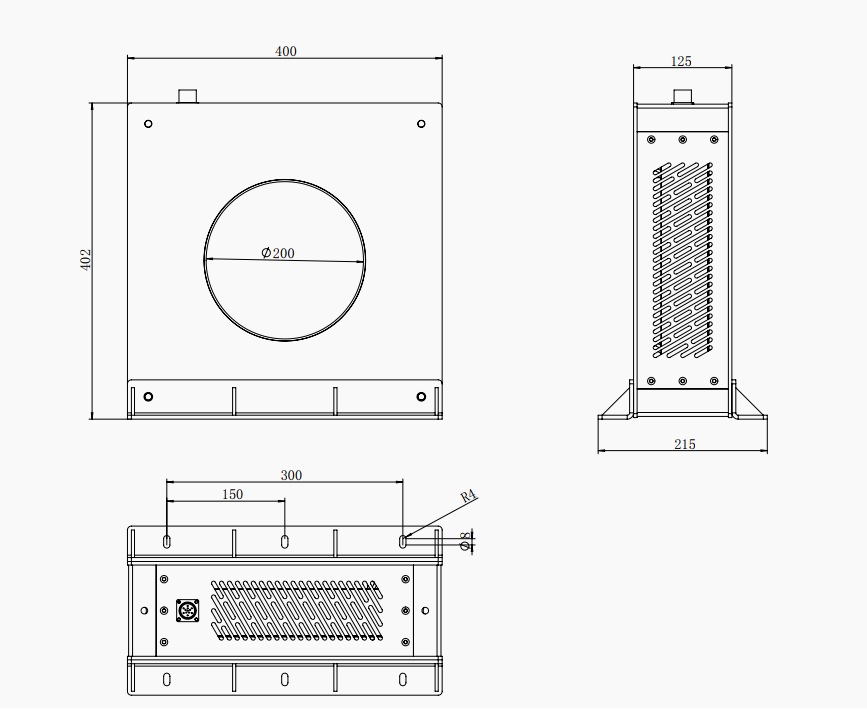

200mm孔径探头的尺寸

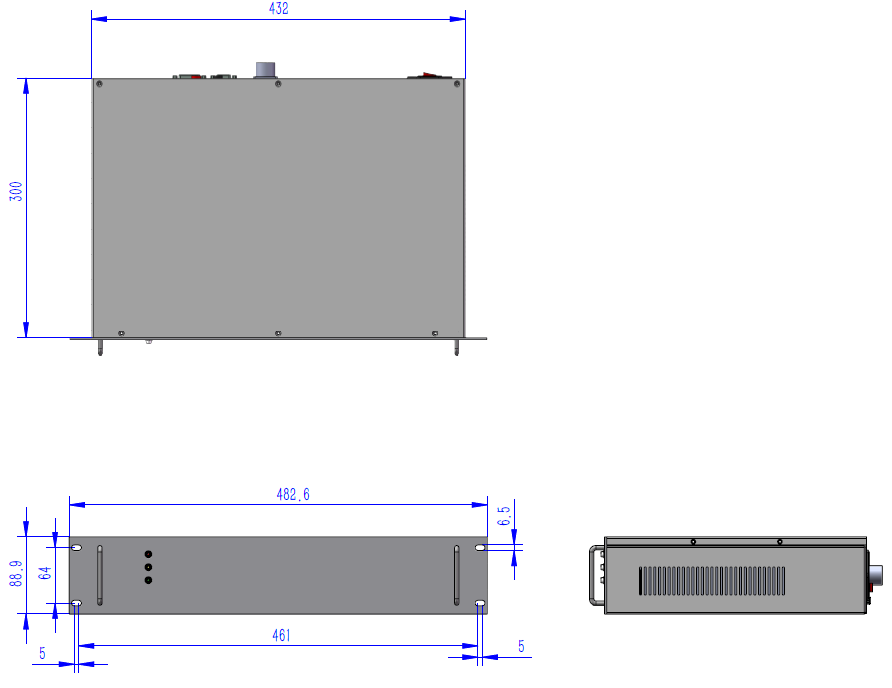

200mm孔径主机的尺寸

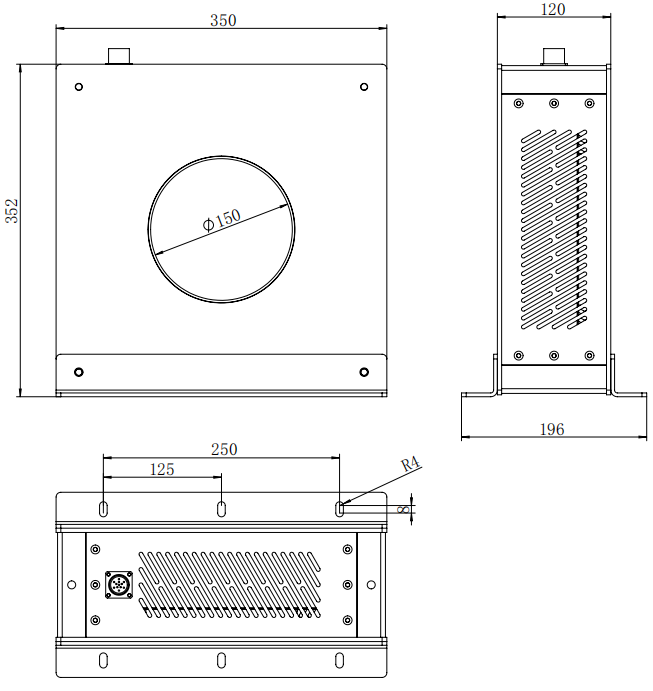

150mm孔径的探头尺寸
150mm孔径的主机尺寸
