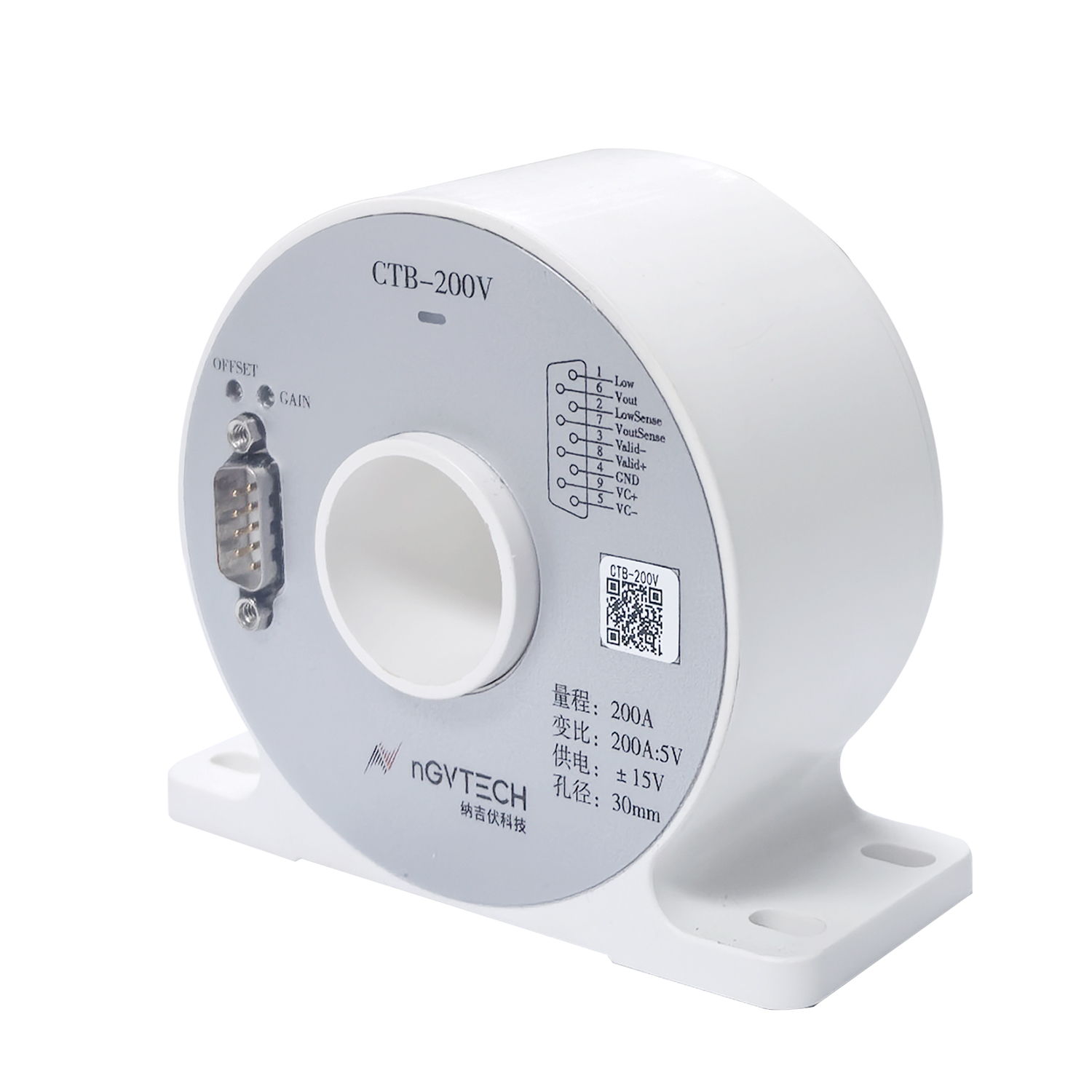

纳吉伏 CTB系列 测量级电流传感器
型 号：CTB系列
名 称：测量级电流传感器
品 牌：纳吉伏(nGV)
分 类：通用电子测试 > 通用电子测试其他 > 电流传感器
产品属性：主机
简 述：
CTB系列是纳吉伏高精度、CTW系列的降配版，需要选配供电机箱CTB电流传感器应用领域：搭配功率分析仪、数采、EV三电测试，逆变器变频器测试工装，充电桩测试工装，高精度测试电源，粒子加速器等，对显示波形有要求的场景，强电磁干扰场景。
申请服务
CTB系列是纳吉伏高精度、CTW系列的降配版，需要选配供电机箱CTB电流传感器应用领域：搭配功率分析仪、数采、EV三电测试，逆变器变频器测试工装，充电桩测试工装，高精度测试电源，粒子加速器等，对显示波形有要求的场景，强电磁干扰场景。
CTB系列测量级电流传感器技术指标
| 产品型号 | 额定电流（DC） | 供电电压（V） | 变比 | 孔径（mm） | 带宽（3dB ） | 精度（PPM） | 测量电阻（Ω） |
|---|---|---|---|---|---|---|---|
| CTB-1200 | 1200A | ±15 | 1500:1 | 40 | 500kHz | 10 | 1 |
| CTB-1000 | 1000A | ±15 | 1500:1 | 40 | 500kHz | 10 | 2 |
| CTB-700 | 700A | ±15 | 1750:1 | 40 | 500kHz | 10 | 3 |
| CTB-600 | 600A | ±15 | 1000:1 | 30 | 800kHz | 10 | 4 |
| CTB-400 | 400A | ±15 | 1000:1 | 30 | 800kHz | 10 | 6 |
| CTB-200 | 200A | ±15 | 1000:1 | 30 | 800kHz | 10 | 25 |
| CTB-100 | 100A | ±15 | 500:1 | 30 | 1000kHz | 10 | 25 |
| CTB-60 | 60A | ±15 | 600:1 | 30 | 1000kHz | 10 | 50 |
| 数据来源：厂商官方网站 / 备注：产品参数如有变更，请以原厂手册为准 | |||||||
CTB系列测量级电流传感器的尺寸图

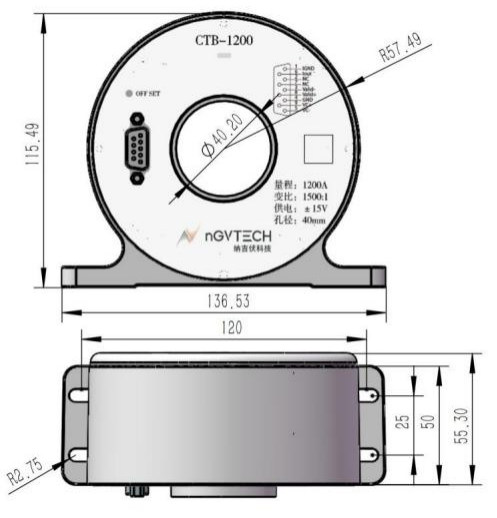

40mm孔径尺寸图（供电机箱选配，最大8通道，可内部集成IV）

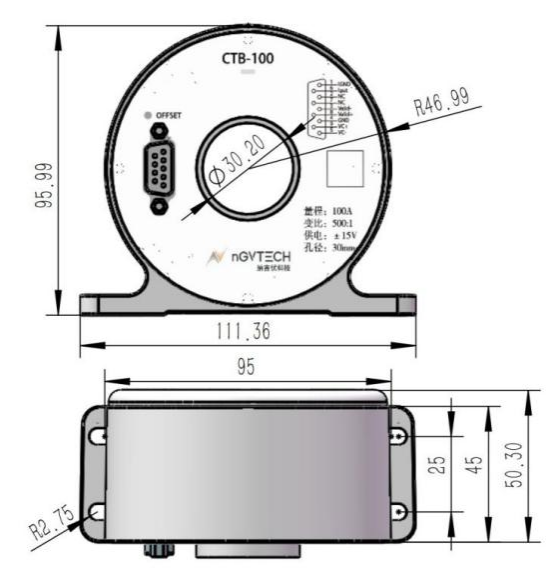

30mm孔径的尺寸图（供电机箱选配，最大8通道，可内部集成IV）
