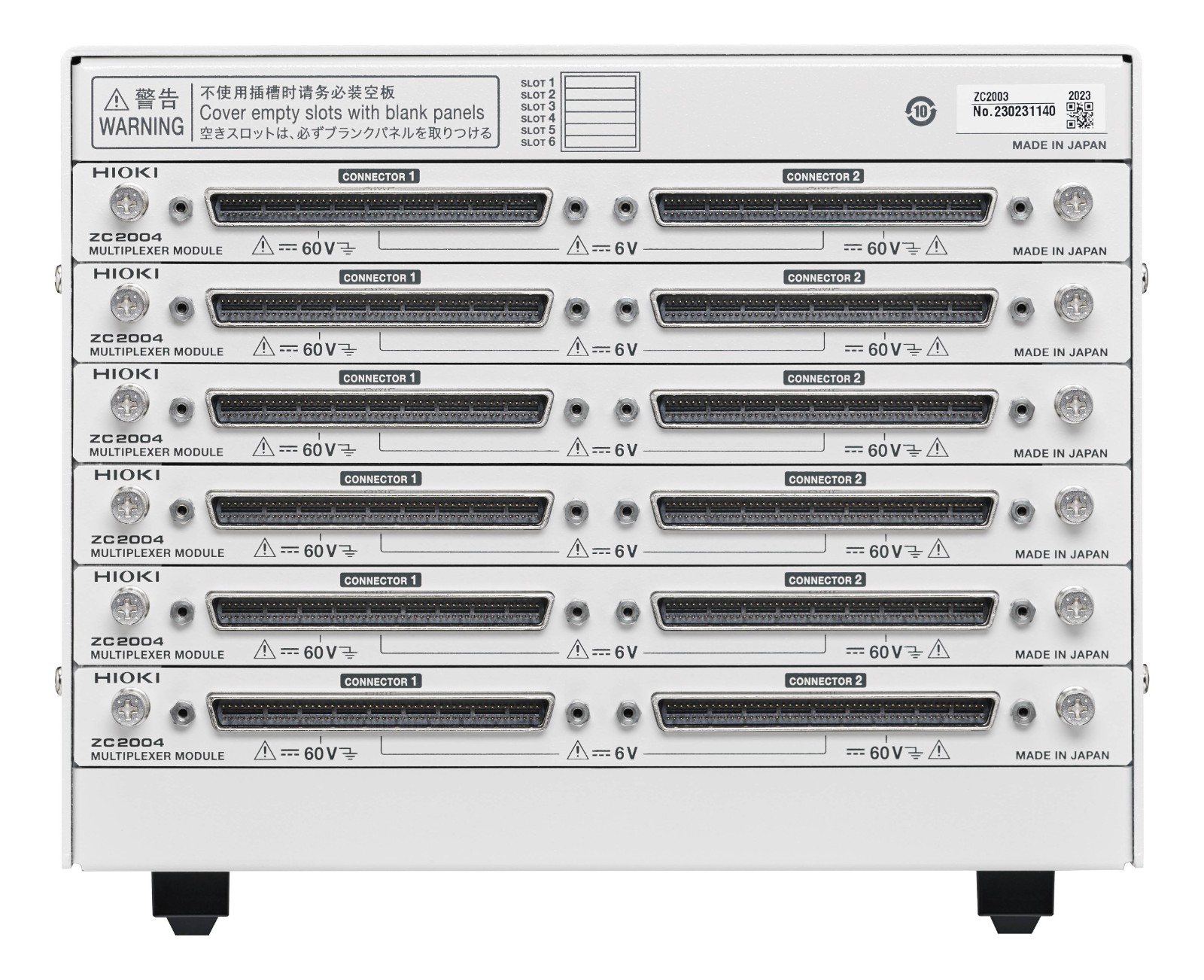

HIOKI ZC2003 扫描模块机架
适用于多电芯测量，保证组合精度。2台测试仪器可以同时组合使用；体积是以往型号的一半宽度。
申请服务
适用于多电芯测量，保证组合精度
2台测试仪器可以同时组合使用；体积是以往型号的一半宽度。
ZC2003 扫描模块机架概要
- 针对多电芯出货检查的高效方案
- 考虑到阻抗测量的电路设计减少通道之间的误差
- 采用半导体开关，提供高速切换和免维护
- 极小的组合影响量，保障准确的测试结果
- 各通道内置短路保护保险丝

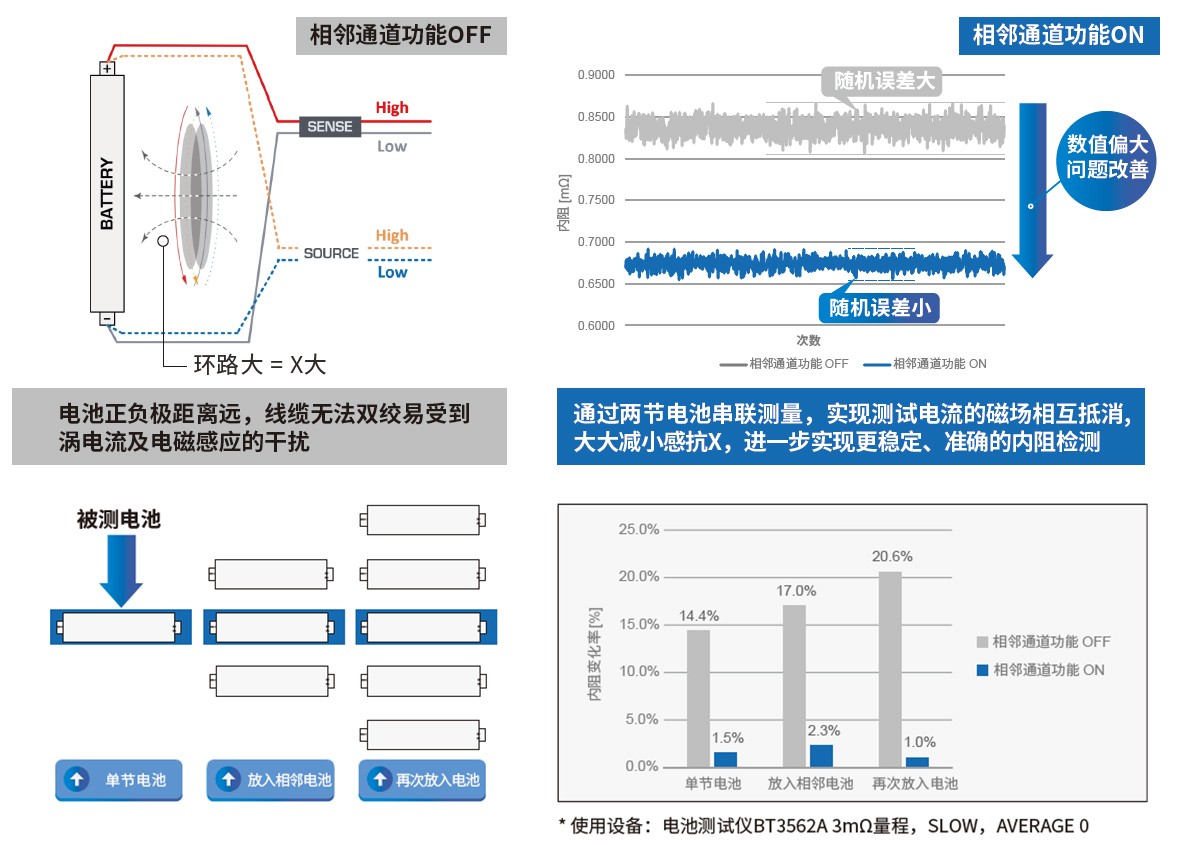

相邻通道功能
进一步提高检测系统的测量精度及稳定性，使用相邻通道功能，可以改善周边导体变化对测量结果的影响。
电池内阻不仅会随着感抗X的增大而增大；并且，随着周边导体的摆放位置不同，电池内阻逐渐增大。

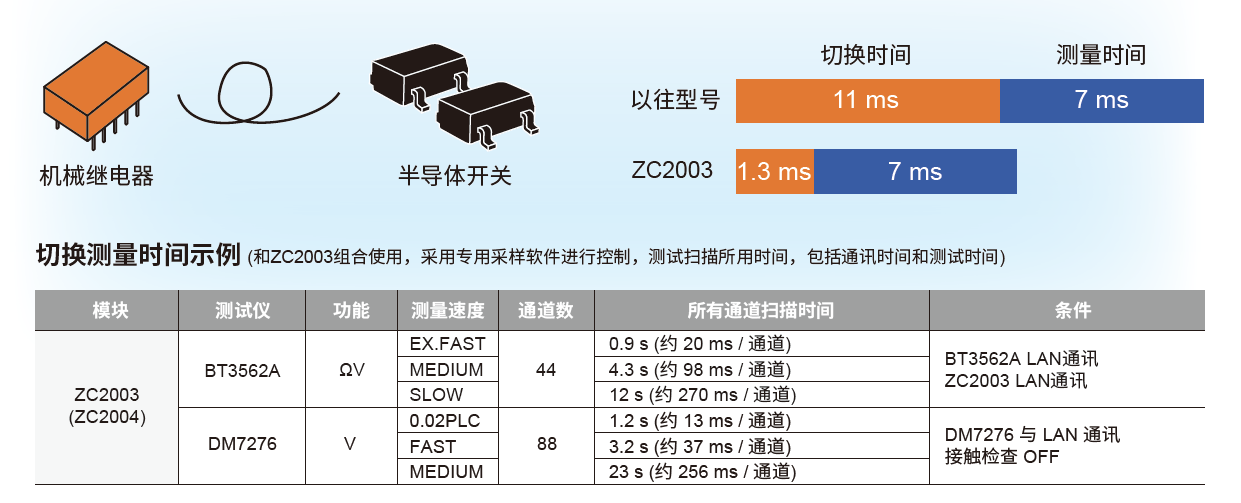

采用半导体开关阵列，更快的开关速度
由传统的机械式继电器替换为半导体开关，具有更小的布局面积，无需考虑使用寿命，以及更快的切换速度。
对应2线式/4线式测试的高速模块ZC2004具有1.3 ms的切换速度（不包括通讯时间）。
通道扩展功能，节约上位机端口
一般扩展开关主机，需要另外追加一个端口对第二台设备进行控制，若用专用线缆ZC9000连接第二台继电器主机，并且使用ZC2003的扩展功能，仅用一个端口便能控制两台继电器进行切换。（也可与第二台开关主机进行通讯）节约了上位机的端口个数。

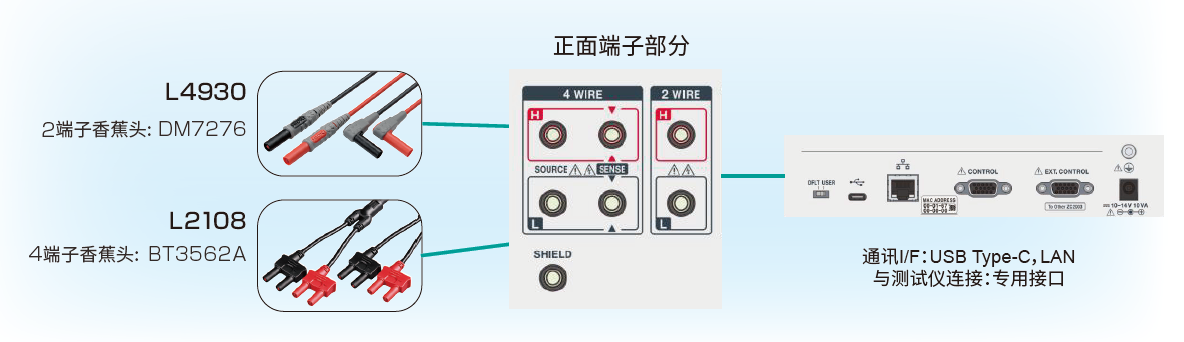

测试用线缆的案例，丰富的通讯接口
连接线与对应测试仪连接示例
小电阻高精度测量模式，适用于刀片电池的测量

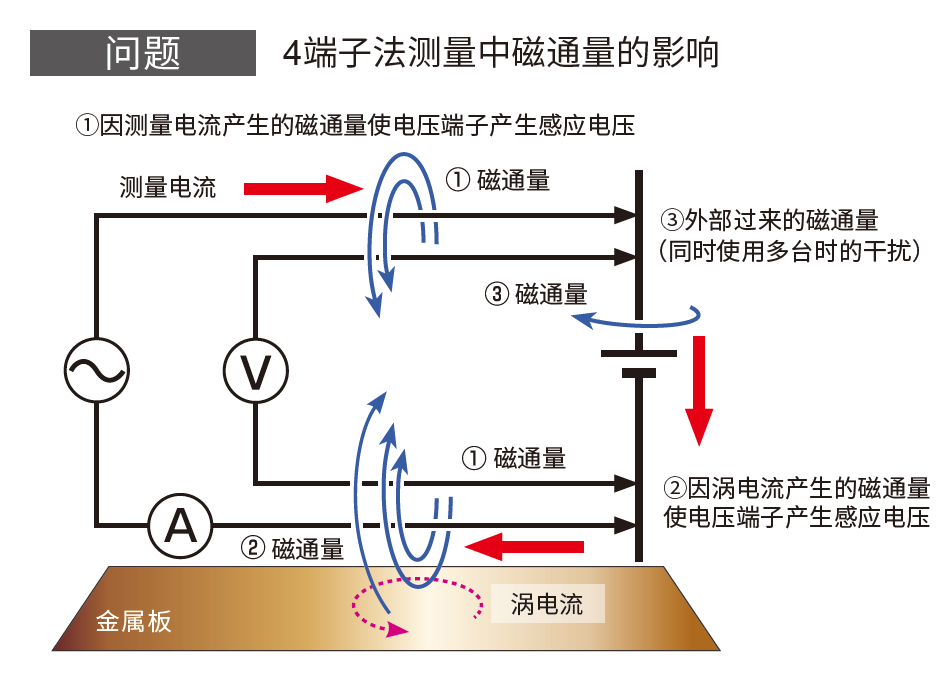

4端子法中，从交流的测量电流中产生磁通量。 而且该磁通量会在周边金属中产生涡电流，来自该涡电流的磁通量会影响检测信号，从而使测量值产生误差。

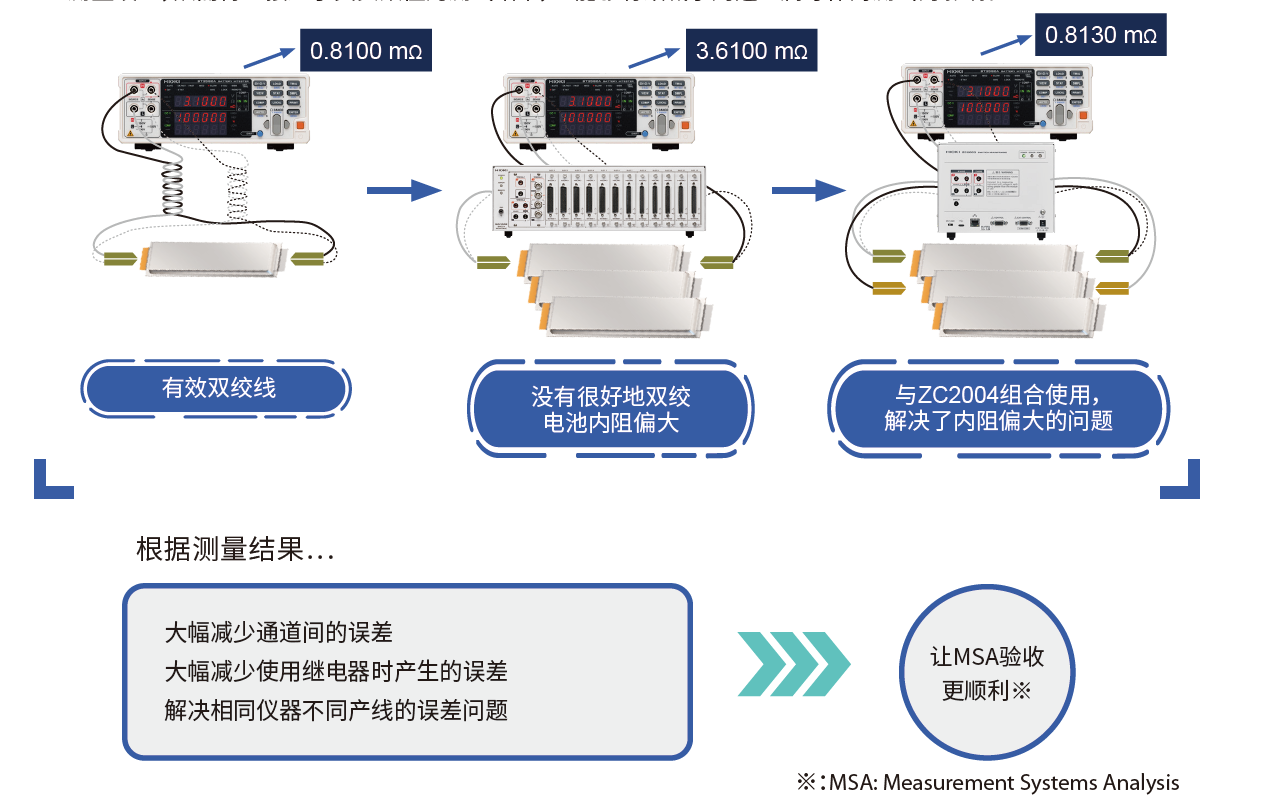

电池内阻测试偏差太大？ 使用ZC2004多路扫描模块即可解决
由于刀片电池的长度较长，且电池的极耳分布在电池两侧，H和L的线缆距离很远，无法进行可靠的双绞，从而形成了较大的电流环路，在测试中往往发现测试结果比真实值偏大。此外，在多通道测试的方案里，电芯被依次并排地放置在托盘中，受相邻电池外壳金属的影响，测试值也会发生变化。
采用多路扫描模块ZC2004的相邻通道功能进行切换测试后，可以有效地减少由线缆形状、配线方式而造成的测量误差，从而得到接近于真实数值的测试结果，且能够有效减小周边金属导体对测试的影响。

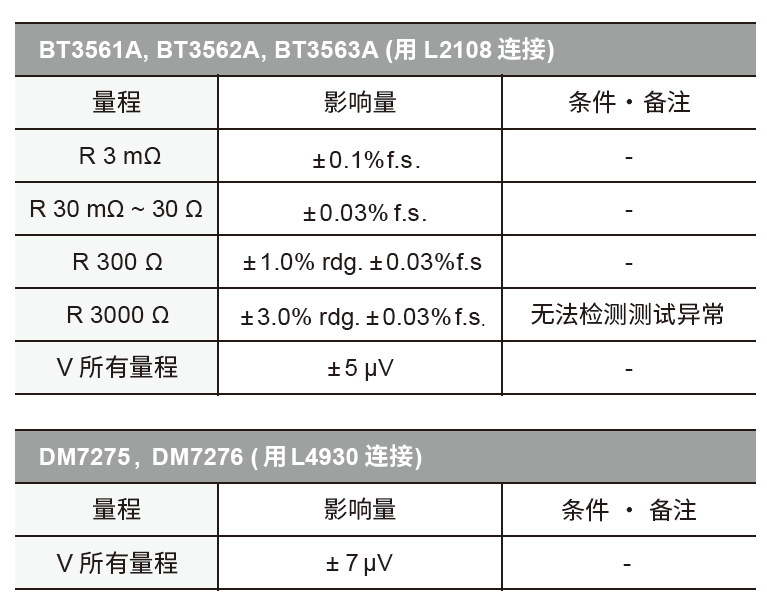

ZC2004追加影响量
规格
ZC2003 扫描模块机架参数
| 插槽数量 | 最大6个 |
|---|---|
| 对应模块 | 2 线式/ 4 线式多路扫描模块ZC2004 |
| 可连接测试仪台数 |
最多2台 2线式1台+4线式1台 |
| 最大输入电压 | DC 60 V, AC 30 V rms, 42.4 V peak |
| 通讯接口 | CONTROL、EXT.CONTROL、USB、LAN |
| 功能 |
2台协同使用功能 通讯设置切换功能 |
| 显示 | 电源LED，错误LED，远程LED |
| 电源 | AC 100V ~ 240V / 25 VA(50/60 Hz） |
| 体积及重量 |
约215 (W) ×164 (H) ×411 (D) mm(不含突起)，约3.3 kg |
| 附件 | 启动指南，AC 适配器 Z1008 |
| 选件 |
多路扫描模块 ZC2004 连接线 ZC9000 USB 连接线 L9510 LAN 电缆 9642 连接线 L2108 连接线 L4930 转接线 L1021- 01、L1021- 02 |
多路扫描模块ZC2004参数※
| 接线方式 | 2线式或4线式 |
|---|---|
| 通道数 | 88通道 (2线式), 44通道 (4线式) |
| 触点方式 |
半导体开关 |
| 通道切换时间 |
1.3 ms (同一连接器内切换） 1.9 ms (同一主机内切换） 20 ms (主机间切换) |
| 最大容许电压 |
DC 6 V (HIGH-LOW间,SOURCE -SENSE间, 通道之间), DC 60V (对地额定电压) |
| 最大容许电流 |
DC300mA, AC300mA rms |
| 测量连接器 | DX10A-100S(50) 母头 Hirose M2.6 x 0.45 |
| 体积及重量 | 约210（W）× 19.5（H）× 302.7 （D）mm, 约0.36 kg |
※ 外壳电压高速测试模块，需特注申请
选件
端子台
- 端子台CN093-10/20
ZC2004用端子台 - 连接线CN093-91/92
连接CN093-10或CN093-20端子台和ZC2004的专用连接线（2根/套）
适配主机
- 电池测试仪 BT3561A
用于动力的小型电池、60 V以下的小型电池组 - 电池测试仪 BT3562A（BT3562替代型号）
用于测试xEV大型电池、100 V以下的中型电池组的测试 - 电池测试仪 BT3563A（BT3563替代型号）
用于测试xEV大型电池、300 V以下的大型电池组测试 - 电池测试仪BT3564
最大输入电压1000V，针对EV、PHEV的耐高压电池测试仪 - 电阻计RM3544
适合手动产线和自动产线的简易微电阻计 - 电阻计RM3545
支持高精度·多通道(4端子20ch) - 电阻计RM3548
可测量μΩ到MΩ的高精度便携式微电阻计 - 电池测试仪BT6065，BT6075
为新一代大容量电池提供高精度OCV/IR检查
多路扫描模块
- 多路扫描模块 ZC2004
采用高密度连接器， 满足多通道测试需求
通讯电缆
- 连接线 ZC9000
- LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长 - USB连接线L9510
USB A-C型
连接线
- 连接线L2108
4端子香蕉头，0.84m - 连接线L4930
1.2m长 - 转接线L1021-01
香蕉头支线– 香蕉头（红×1根），线长约0.5 m，用于L9438s或L1000s支线，CAT IV 600V, CAT III 1000V - 转接线L1021-02
香蕉头支线– 香蕉头（黑×1根），线长约0.5 m，用于L9438s或L1000s支线，CAT IV 600V, CAT III 1000V
