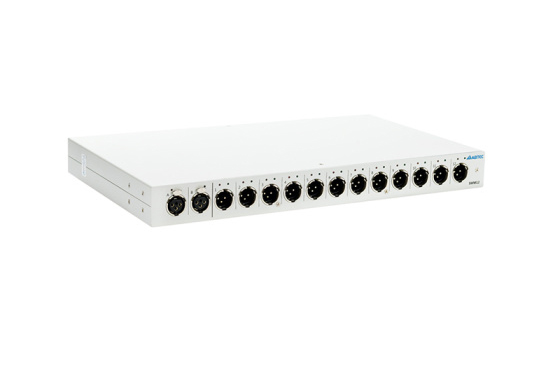

爱普泰科 音频 开关

音频开关盒，用来扩展双通道音频分析仪的输入输出能力。可将2路输入/输出扩展为12路输入/输出中的任意两路，避免多通道产品测试过程中因接口更换而导致的线材插拔，提高测试效率。

12通道音频开关盒系统切换电路采用高可靠性机电继电器来保持信号源和被测设备输入信号的完整性，本系列产品具有较佳的分离度特性，在20kHz平衡方式小于-150dB。其音频开关信号由DB25接口控制，开关操作集成在ATC控制软件中,对应通道间快速切换可从LED指示灯观察。

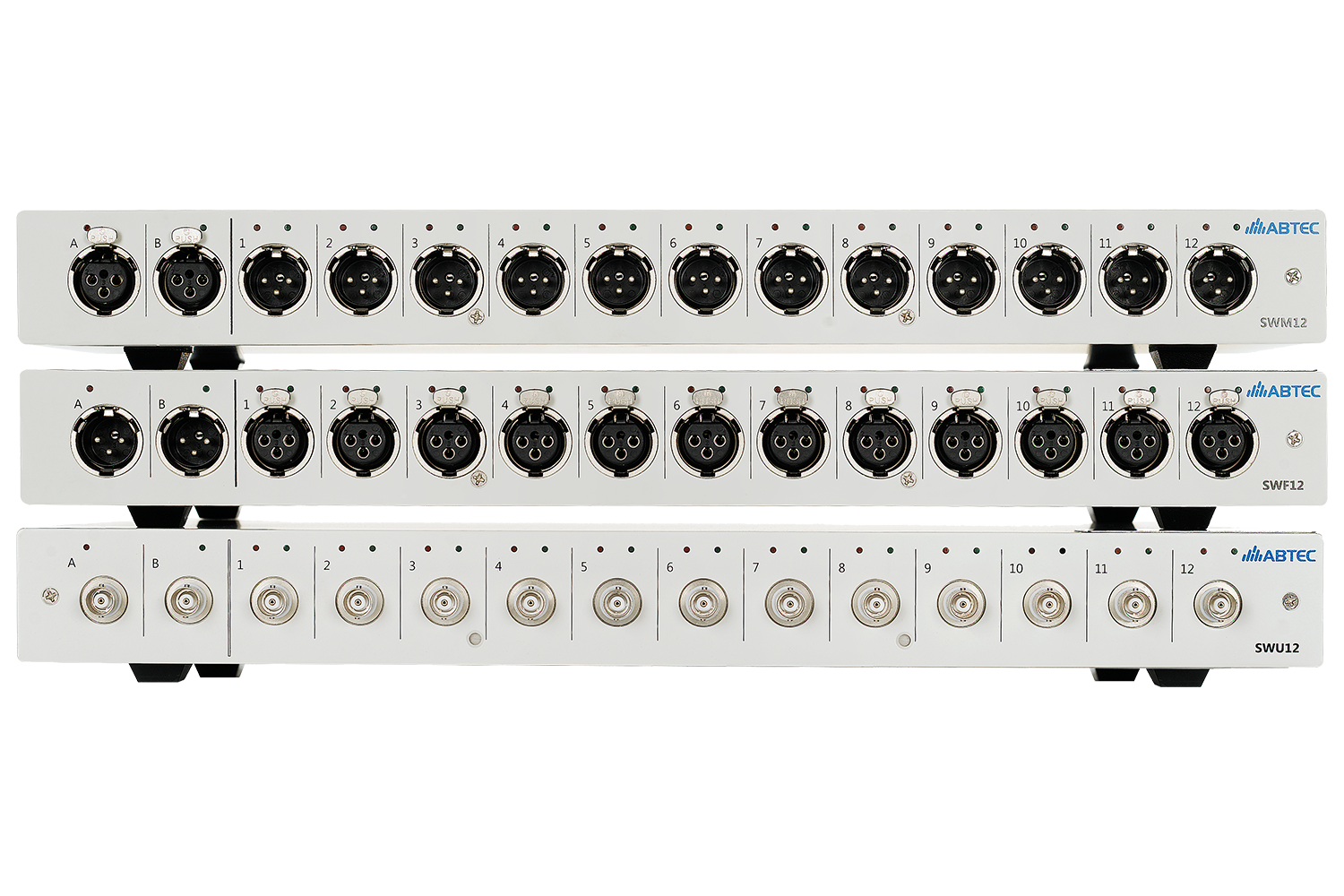

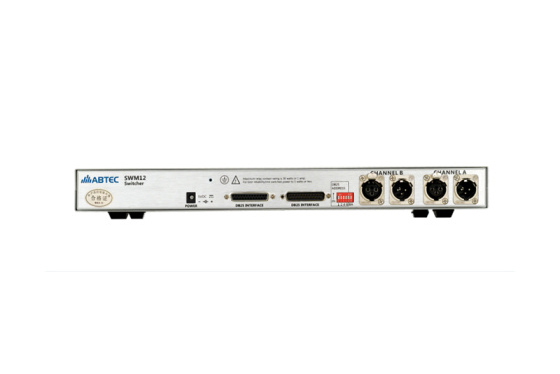

每种开关的核心是一个12*2交叉点矩阵。两个共同点中的任一个都可以通过软件控制连接到12个可选点的任何一个。内部电路是平衡设计，但在BNC类型里也可以使用不平衡电路，BNC类型是悬浮(不接地)配置。在一个系统里,可以分别使用多达16个开关，允许测试输入和输出分别是192个通道的被测设备。附加开关通过后面板的DB25接口串接,其旁边的地址选择开关，可指定想要的通道数值,比如1-12,13-24等。

性能指标

• 最大输入电压：230Vpk，160Vrms
• 最大信号功率：5W 或200mA
• 通道隔离：Balanced 600Ωload -150dB@20KHz -130dB@100KHz
• Unbalanced 600Ωload -130dB@20KHz -120dB@100KHz
• 串联阻抗：< 0.3Ω
• 并联容抗：<90pF
• 反向终端：SWM12 / 604Ω，250mW
• 电源供应：DC 5V 3A
• 操作温度：0℃到+50℃
• 存储温度：-40℃到75℃
• 湿度： 10% - 80%
• 高度： 0 – 2000m
• 产品尺寸：42cm x 4.4cm x 27cm
• 产品重量：约4.5kg
