一、测试系统背景
随着新能源汽车的技术发展和市场不断扩大， OBC(车载充电机）和DC/DC（直流-直流变换器）作为电动汽车的核心部件之一，性能的稳定性一直备受关注；伴随着新国标“GB/T 40432-2021电动汽车用传导式车载充电机”；“GB/T 24347-2021电动汽车DC/DC变换器”这两个标准的公布实施，各类整车企业，部件制造商，第三方检测机构对OBC&DCDC的检测需求越来越旺盛。东方中科在原有系统的基础上进行了升级换代，测试系统涵盖了OBC&DC/DC整机性能/功能验证测试、整机耐久测试、电性能测试等方向；综合性测试系统平台使新系统功能更强大，覆盖面更广，使用也更便捷，同时性价比也越来越高。

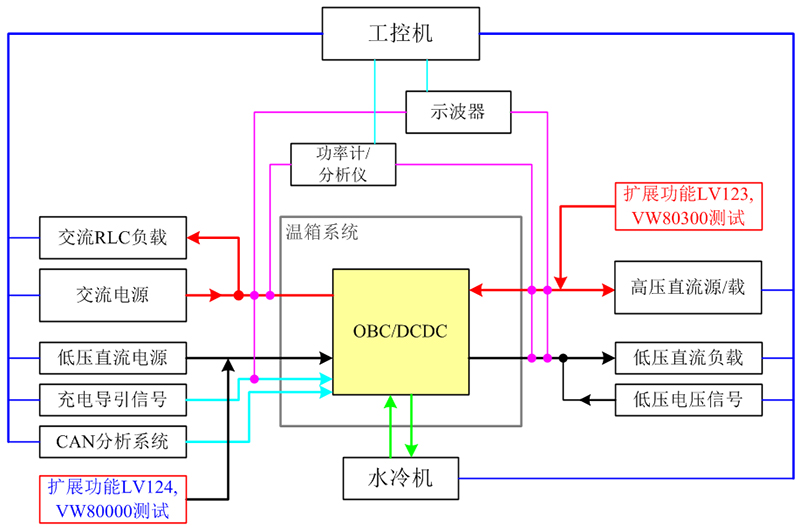

二、系统组成：
- 全方位覆盖现有产品的功率等级，包括OBC:3.3kW~6.6kW~11.1kW~22kW~＞22kW以上；DCDC：2.5kW~5kW及以上的产品。
- 测试系统可以模拟产品外部条件对二合一/三合一产品（OBC、DC-DC、PDU）进行功率级测试和信号级测试（模拟交流充电桩测试和模拟整车通讯测试），测试系统涵盖了性能测试、环境耐久测试及下线检测等应用场景。
- 测试系统可以分别对OBC或者DC-DC进行单项测试，也可以多个功能一起测试。
- 本测试系统支持HIL测试及无线充电测试功能的升级开发。
- 本测试系统可进行至少3000小时的无故障运行。
三、系统特点：

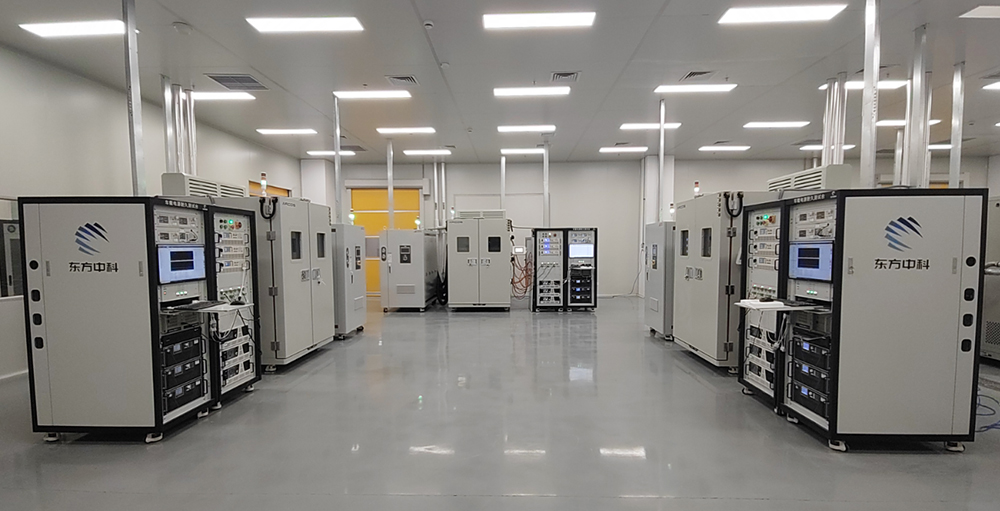

- 提供1工位、3工位、6工位的测试系统，可以完成3台或6台产品同时进行环境耐久测试，可以满足不同参数，不同厂家， 不同数量，不同测试方法的产品进行同时测试，提高系统利用率和测试的灵活性。
- 本系统可以满足最高高达1500V的电池电压平台； 高电压平台为今后的发展方向；使本测试系统至少能够满足未来3-5年产品的发展，系统具有先进性和前瞻性。模块化的设计及方便的扩展能力，可以用更少的成本满足用户不断增长的测试需求和产品发展的趋势，创造更高的经济效益。

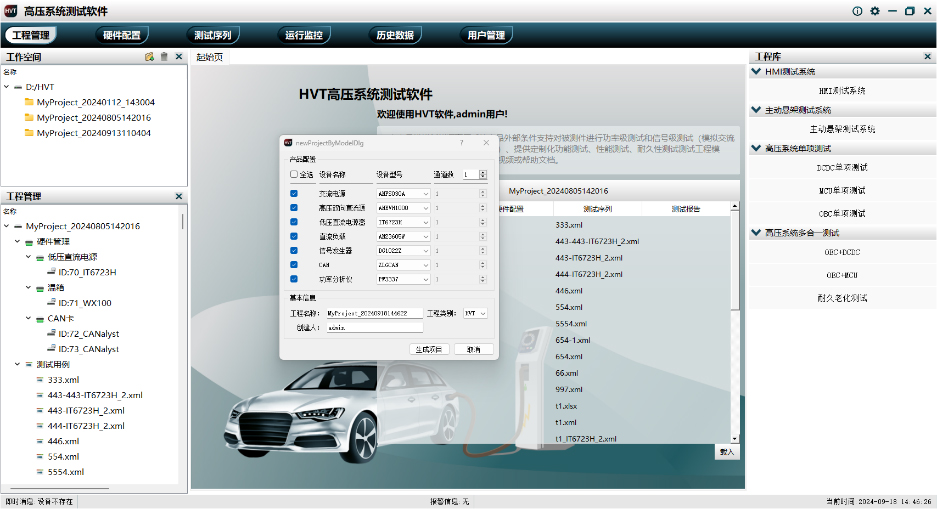

- 每套测试系统使用专业功率采集分析系统对每个被测件参数进行采集和分析。开放性软件架构，自主测试流程编辑与国标标准测试项目共存，测控软件可以针对用户特殊测试要求进行定制开发。开放性的测试构架的优点：可以满足不同厂家，不同测试方法，不同参数的产品在本系统中进行测试、可以灵活的针对国标、行标、企标进行。
- 电源、负载的核心功率器件为IGBT，抗冲击强，一致性好，性能稳定。
- 本测试系统硬件设备采用国产或进口优质品牌产品，技术先进、质量可靠，整套系统可达到不少于3000小时的连续无故障运行。
更多详细资料，请扫码联系我们，我们将及时发送给您，更有好礼相送！
