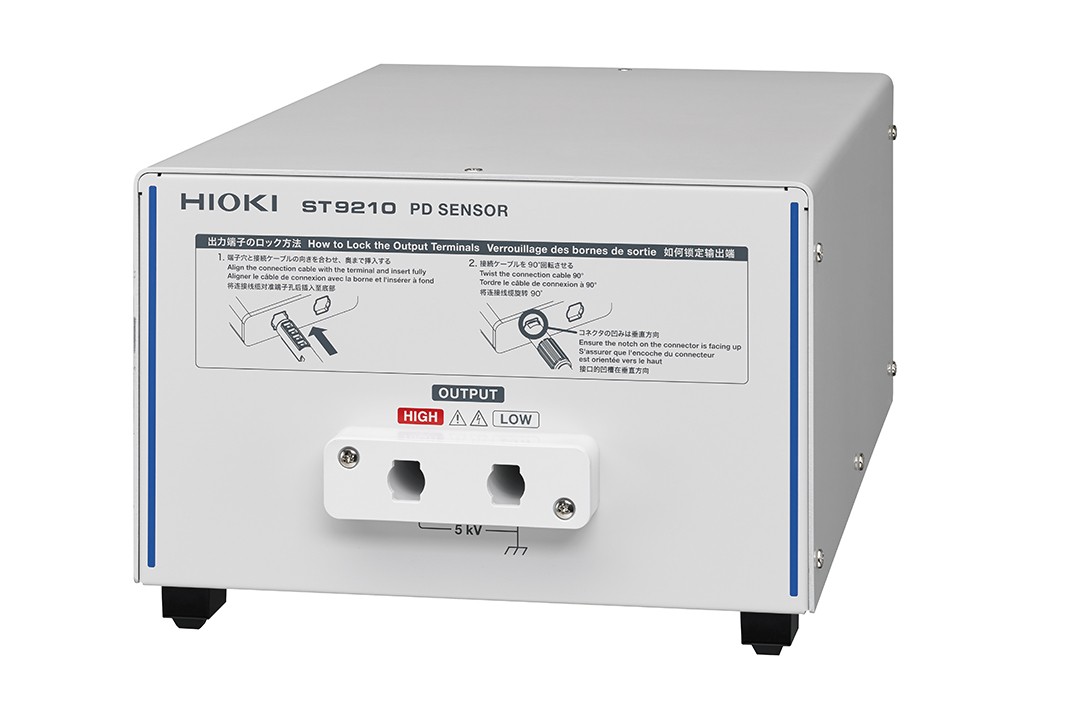

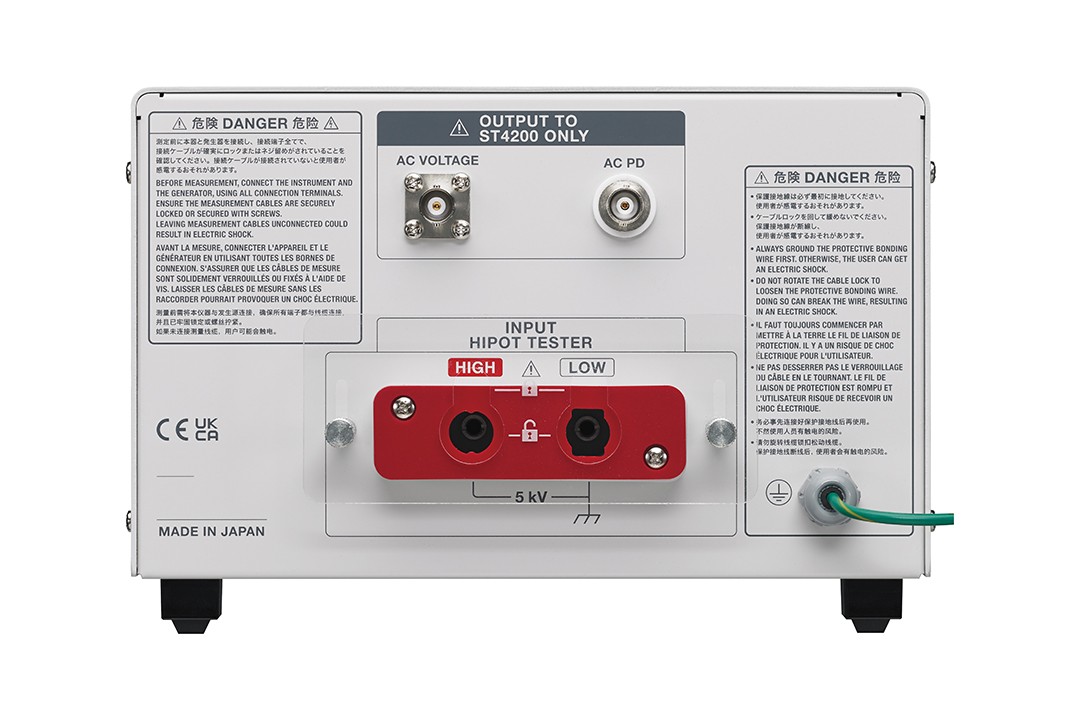

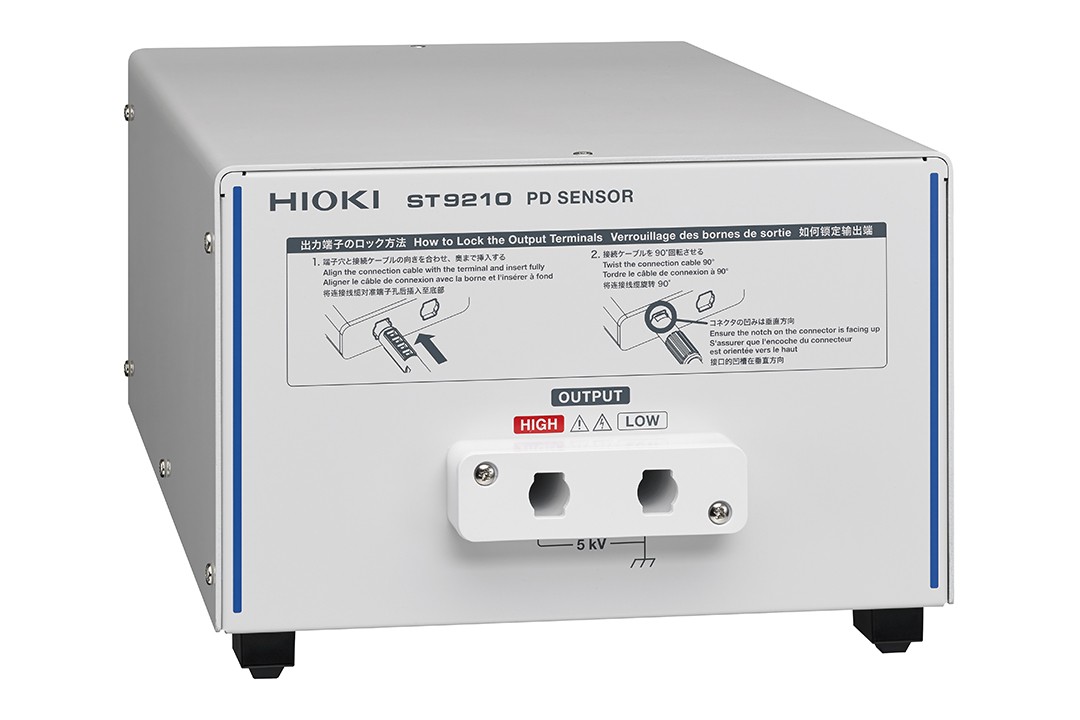

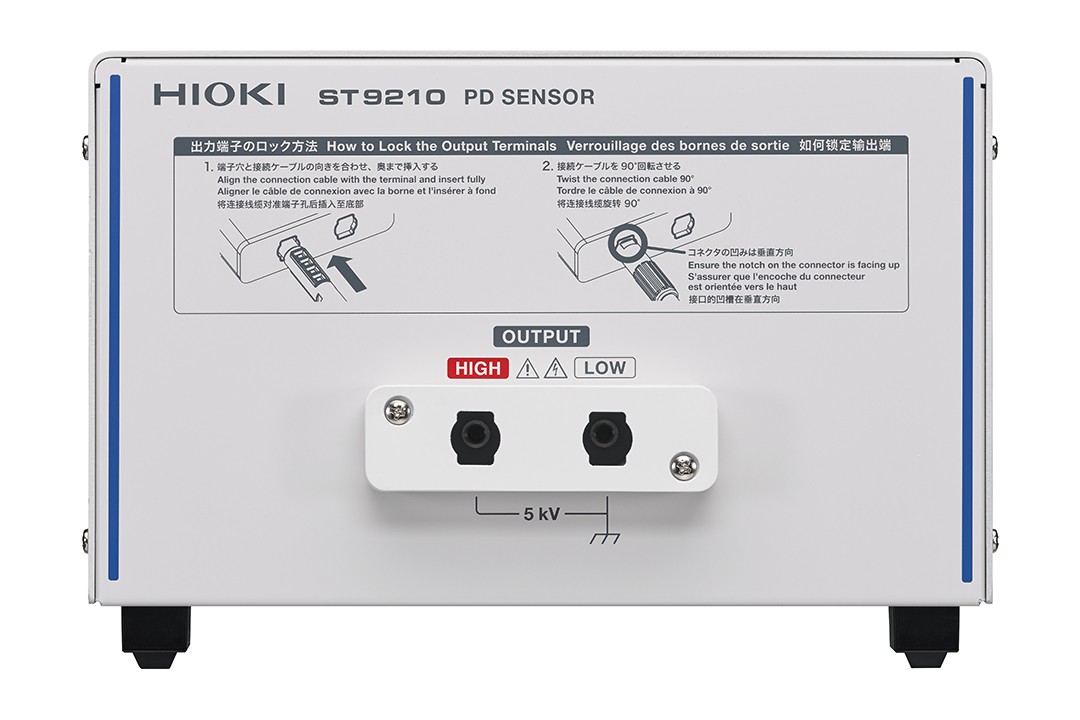

HIOKI ST9210 局部放电传感器
型 号：ST9210
名 称：局部放电传感器
品 牌：日置(HIOKI)
分 类：通用电子测试
产品属性：主机
简 述：
交流局部放电测试专用局部放电传感器
申请服务
交流局部放电测试专用局部放电传感器
- 可检测最大5 kV rms/7.07 kVpeak波形的局部放电
- 与局部放电检测仪ST4200组合使用可检测局部放电
- 无需选择交流高压信号源的局部放电传感器
概要
适用于交流高压局部放电测试（交流 PD测试）的放电检测传感器
ST9210是一款适用于电机、绝缘部件等产品开发与生产线中的局部放电（PD）测试的放电检测传感器。可支持使用高压交流电源的测试（AC PD测试），可应对最大5 kV rms/7.07 kVpeak的输入。还可支持EV（电动汽车）电机这类要求高驱动电压的测试。
响应 “试用” 需求：交流 PD测试专用局部放电传感器
最大输入电压：5 kV rms/7.07 kVpeak
可组合的局部放电检测仪：ST4200-50
可组合的交流高压源：3153、其他厂商生产的电压源
ST9210通过组合局部放电检测仪ST4200-50与交流高压源，可开展交流局部放电测试（AC PD测试）。该传感器支持检测最大5 kV rms/7.07 kVpeak高压波形下的局部放电，也可与您现有的交流高压源（耐压测试仪）组合使用，能够作为系统集成前开发、评估阶段的试验环境使用。
规格
| 最大额定电压 |
AC 5 kV rms, DC 5 kV, 7.07 kV peak |
|---|---|
|
对地最大额定电压 |
测量等级未标定：AC 5 kV rms, DC 5 kV, 7.07 kV peak，预计瞬态过电压0 V |
| 内部阻塞线圈 |
14 mH ±20% |
| 内部耦合电容器 |
1.33 nF ±10% |
|
可测量DUT的静电容量 |
10 nF以下 |
| 使用温度范围 |
0℃～40℃, 80 ％RH以下（无结露） |
| 适用标准 |
安全性: EN 61010 |
| 体积及重量 |
约215W × 132H × 360D mm, 约3.57 kg |
| 附件 |
使用说明书，使用注意事项 |
选件
测试线
- 单侧无接头测试线L2265
红色：用于连接SW2001与电机、3m，高压连接器-处于断开状态 - 单侧无接头测试线L2266
黑色：用于连接SW2001与DUT、3m，高压连接器-处于断开状态
连接线
- 连接线L2270
用于红色Hi：连接3153、1.5m - 连接线L2271
用于黑色Low：连接3153、1.5m - 连接线L9218
用于连接ST4200与SW2001、1.5m
