HIOKI ST1005 脉冲高压分压器
型 号：ST1005
名 称：脉冲高压分压器
品 牌：日置(HIOKI)
分 类：通用电子测试
产品属性：主机
简 述：
1000:1的电压分压器，覆盖高精度电压测量与脉冲局部放电测试
申请服务
1000:1的电压分压器，覆盖高精度电压测量与脉冲局部放电测试
- 可将最大5 kV rms/7.1 kVpeak的电压按 1000:1 比例分压输出
- 宽带频率特性：从DC到10 MHz (-3 dB)
- 高精度电压转换：测量精度±0.3% f.s.（DC、45Hz～66Hz）
概要
从DC到脉冲局部放电（PD），实现宽带、高可靠性测量
ST1005是一款高精度电压分压器，可将最大5 kV rms/7.1 kVpeak的高压信号按1000:1的比例输出。具备从DC到10 MHz (-3 dB) 的优异频率特性，能在高频率频段实现平坦响应。可支持高精度电压测量、脉冲局部放电（PD）测试等多种应用场景，提供高可靠性的测量结果。
将高压高精度地转换为低压
最大输入电压：5 kV rms/7.1 kVpeak
分压比：1000:1
测量精度（振幅）：±0.3% f.s.（DC、45Hz～66Hz）
普通测量仪无法直接测量1000V以上的电压。ST1005可将最大5 kV rms的电压按1000:1的比例实现高精度转换。可准确测量高压。
从DC到脉冲局部放电（PD）测试，适用于多种应用场景
测量带宽：DC~10 MHz (-3 dB)

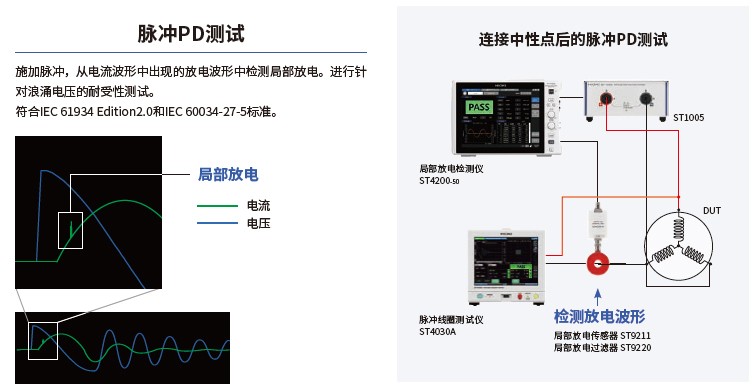

ST1005可用于宽带高压测量。能适配多种应用场景，既支持高精度电压测量，也可用于脉冲局部放电（PD）测试中的电压波形观测。
规格
| 最大额定电压 | 5000 Vrms, ±7100 Vpeak (频率降额范围内) |
|---|---|
| 对地最大额定电压 | 测量等级未标定：AC/DC 5000 V，±7100 V peak，预计瞬态过电压0 V |
| 测量精度 | ±0.3 %：DC，±0.3 %：50 Hz/60 Hz |
| 测量带宽 | DC ～ 10 MHz (-3 dB typ.) |
| 分压比 | 1000 : 1 |
| 共模抑制比（CMRR） | 90 dB (typ.)：50 Hz/60 Hz |
| 使用温度范围 | -10 ℃～50 ℃，80 ％ RH以下(无结露) |
| 适用标准 | 安全性：EN 61010，EMC：EN 61326 Class A |
| 电源 | 额定电源电压：AC 100 V～240 V (50 Hz/60 Hz) |
| 体积及重量 | 约195 mm (W) × 83.2 mm (H) × 346 mm (D)，约2.2 kg |
| 支持连接的产品 | ST4200-50局部放电检测仪，SW2001高压继电器盒 |
| 附件 | 连接线L9218，电源线，使用说明书，使用注意事项 |
选件
电压测试线
- 连接线L1050-01
1.6 m - 连接线L1050-03
3.0 m - 电压线L1050-11
红黑套装：用于连接ST1005和DUT，1.6m - 电压线L1050-13
红黑套装：用于连接ST1005和DUT，3.0m
连接线
- 连接线L9218
用于连接ST4200与SW2001、1.5m - 连接线L1050-10
红黑套装，用于连接ST1005和SW2001，1.5m
