低压电机模拟器（LV-EME）是一款主动感性负载模拟装置，用于模拟直流无刷、永磁同步、异步电机等低压电机电气特性；在无真实电机的情况下为被测控制器提供电机及电机负载特性模拟；可应用于转向控制器、制动控制器及其它低压电机控制器的设计开发、故障注入、功能测试中。

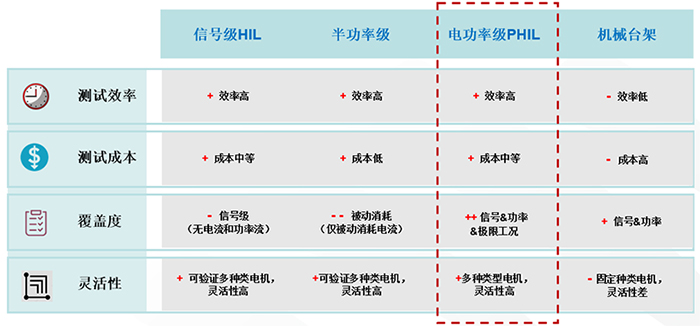

电机控制器测试通常采用信号级硬件在环测试、半功率级测试（阻感负载）、机械台架测试等；信号级硬件在环测试适用于控制功能策略验证，无法实现控制器内部电流、功率的软硬件功能验证；半功率级测试仅被动消耗电流，无法主动施加相电流，反向电动势，模拟真正电机功能；台架测试需要真实电机及台架负载参与测试，受限于机械安装，灵活性差，且无法验证极限工况。
低压电机模拟器可满足当前对电机控制器更全面、更灵活的测试需求，实现电机控制器功率级硬件在环测试。

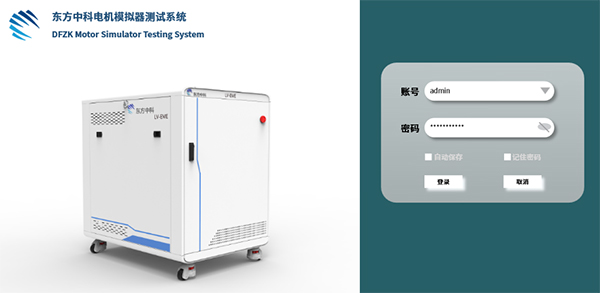

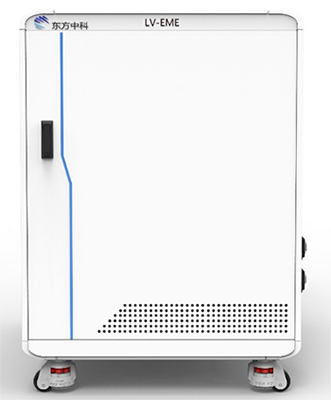

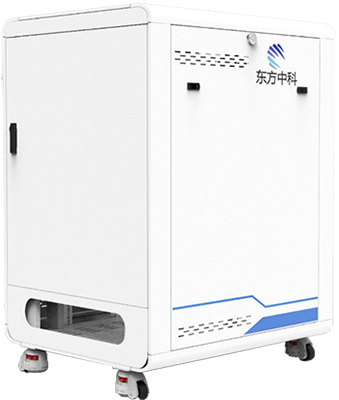

产品外观
 |
 |
核心优势
- 低压大功率
覆盖DC 80V/30KW以下电机控制器高精度功率级验证 - 零风险故障注入
注入短路/超速等台架禁测场景，灵活、安全、易安装 - 电机模型自由重构
灵活配置电机类型及参数，加速控制器-电机匹配选型 - 全生命周期覆盖
从开发测试→老化验证→EOL终检，一机打通产品闭环测试
被测对象
- 转向控制器
- 制动控制器
- 底盘域控制器 ·其它低压电机控制器等
应用场景
- 开发阶段测试
可仿真母线DC 80V及以下电机电气特性，实现控制器开发阶段功率级测试。 - 老化测试
高频精确模拟相电流，实现控制器老化试验。 - EOL测试
实现控制器下线功能测试。
技术参数
| LV EME-10 | LV EME-30 | |
| 模拟电机类型 | BLDC/PMSM/ASM | BLDC/PMSM/ASM |
| 最大功率 | 10KW | 30KW |
| 直流母线电压 | DC 0- 80V | DC 0- 80V |
| 额定相电流 | ≥200A | ≥300A |
| 电流精度 | ≤0.5%FS | ≤0.5%FS |
| 电流响应时间 | ≤10μs | ≤10μs |
| 开关频率 | ≥200KHz | ≥300KHz |
| 通讯方式 | CAN | CAN |

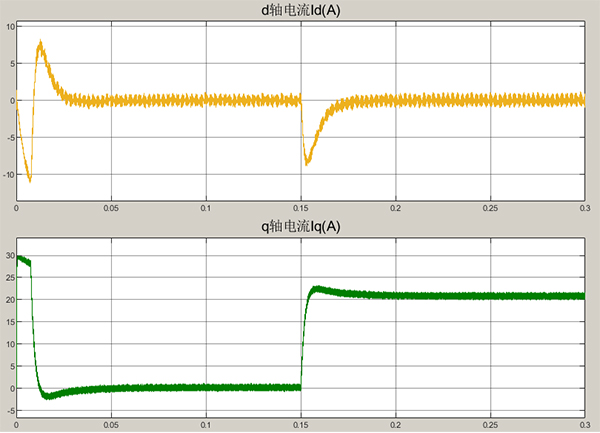

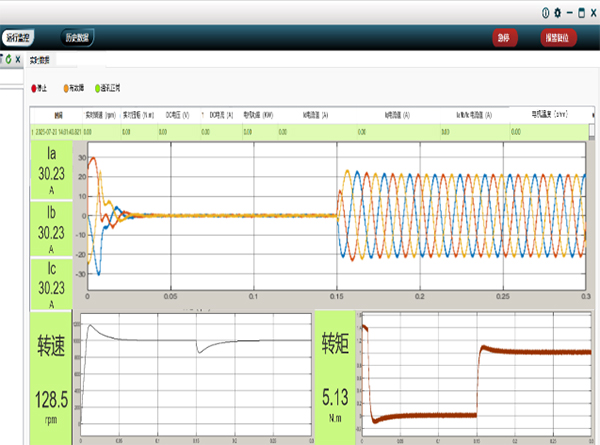

测试界面
 |
 |
更多详细资料，请扫码联系我们，我们将及时发送给您，更有好礼相送！
